Hvilke værktøjer skal jeg bruge for at installere et patchpanel?

De værktøjer, du skal bruge for at installere et patchpanel: Et direkte svar

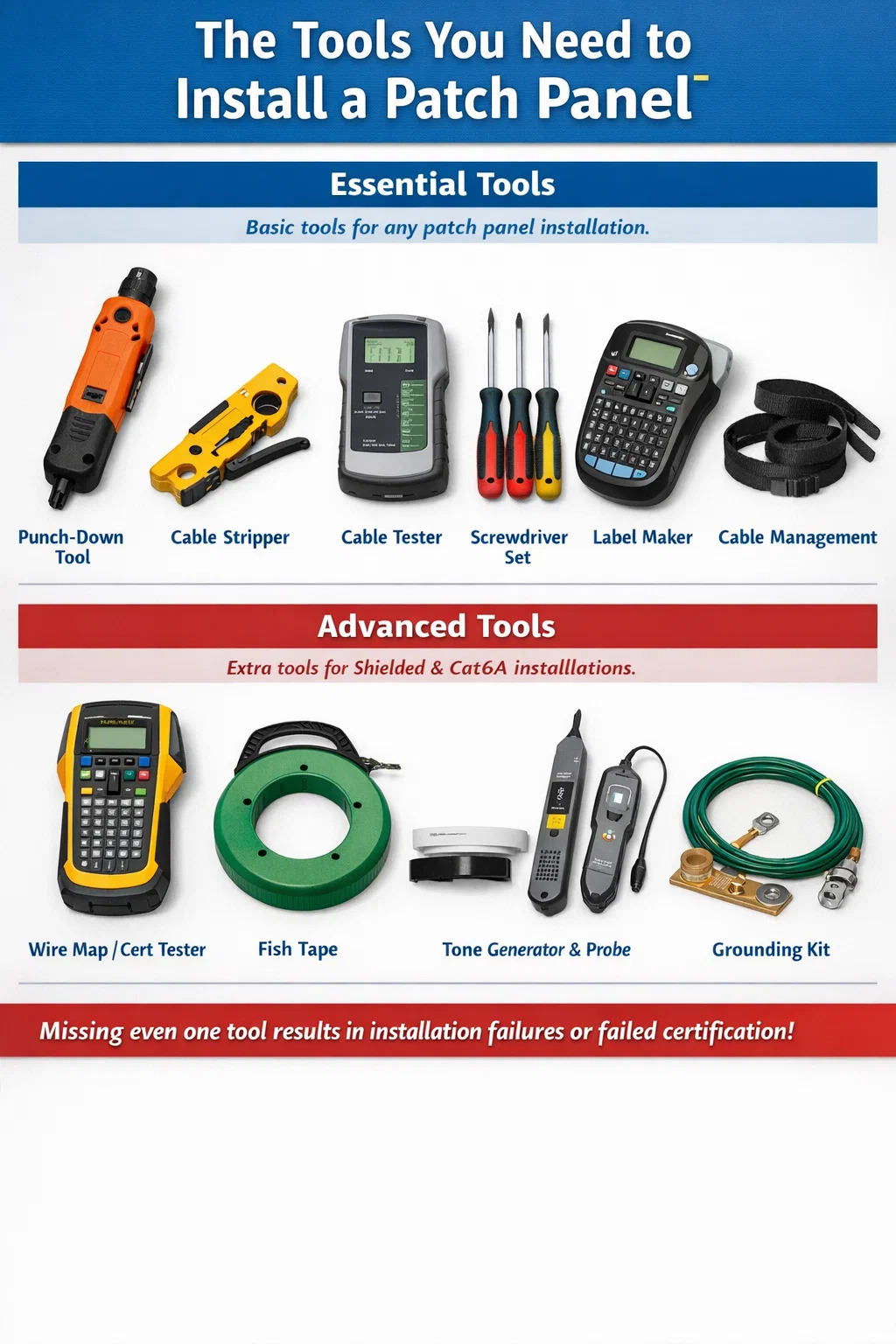

For at installere en netværk patch panel , skal du bruge et stanseværktøj, en kabelafisoler, en kabeltester, et skruetrækkersæt, en etiketmaskine og en kabelhåndteringsløsning såsom velcrobånd eller kabelbindere. Til mere krævende installationer – især Cat6A eller skærmede kabler – vil du også have en wire map tester eller en fuld certificeringstester, et fisketape eller kabeltræk og en tonegenerator med sonde. Disse er ikke ekstraudstyr. Manglende blot én af dem resulterer i enten en fejlagtig installation, en ikke-certificeret kanal eller et vedligeholdelsesproblem, der dukker op måneder senere.

Afsnittene nedenfor opdeler hvert værktøj i detaljer, forklarer, hvorfor det er vigtigt, og giver specifikke produktanbefalinger og ydeevnebenchmarks, så du kan træffe informerede købsbeslutninger, før jobbet starter.

Punch-Down Værktøj: Det mest kritiske instrument på jobbet

Punch-down-værktøjet er det vigtigste enkeltudstyr til enhver installation af patchpaneler. Den placerer individuelle ledere i 110-stil IDC (isolation displacement connector) blokke på bagsiden af ​​panelet. Når værktøjet slår ned, skærer et blad samtidig den overskydende ledning og tvinger lederen til en tæt elektrisk forbindelse med IDC-terminalen. Udført korrekt giver dette en gastæt forbindelse, der er normeret til kabelsystemets fulde livscyklus - ofte 20 år .

Der er to primære punch-down-værktøjstyper: stød og ikke-påvirkning. Slagværktøjer bruger en fjederbelastet mekanisme, der leverer en kalibreret slagkraft. Slagfrit (manuelt) værktøj kræver, at installatøren påfører tryk med hånden. Til professionelle netværkspatch-panelinstallationer skal du altid bruge et værktøj til at slå ned. Håndtryksværktøjer producerer inkonsekvent siddedybde, hvilket direkte oversættes til variabelt indføringstab og near-end crosstalk (NEXT) fejl under kanalcertificering.

Valg af det rigtige blad

Værktøjer til slagnedslag accepterer udskiftelige klinger. De to mest almindelige er 110-bladet og Krone-bladet. Næsten alle nordamerikanske patchpaneler bruger blokke i 110-stil , så en 110 klinge er standardudgangspunktet. Europæiske og nogle internationale installationer kan bruge Krone-blokke. Bekræft bloktypen, der er trykt på bagsiden af ​​dit panel, før du køber klinger. Brug af den forkerte klinge vil fysisk beskadige IDC-terminalerne og ødelægge den elektriske forbindelse.

De fleste slagværktøjer har en høj/lav kraftvælger. Høj kraft bruges til indledende afslutninger på stive Cat6A ledere. Lav kraft virker til Cat5e-tråde med lettere tykkelse eller til genmontering af en leder, der ikke sad helt på den første passage. Fluke Networks, Paladin Tools og Klein Tools tilbyder alle pålidelige slagkraftværktøjer i prisklassen $30-$120, med professionelle muligheder fra Fluke og Ideal Industries, der kører højere.

Ergonomi betyder noget ved store job

På et job med 200 opsigelser bliver værktøjsergonomi en reel faktor. Billige punch-down værktøjer med hårdt plastikhåndtag forårsager håndtræthed, der fører til forhastede afslutninger og manglende siddepladser. Værktøjer med gummibelagte greb og polstret støddæmpning – såsom Fluke Networks D914S eller Klein Tools VDV427-300 – reducerer gentagne belastninger markant. Hvis du opsiger mere end 100 porte i en enkelt session , invester i et værktøj med et ergonomisk håndtag. Præmien på $30-$50 betaler sig hurtigt tilbage i nøjagtighed og reduceret efterbearbejdning.

Værktøj til kabelstripper og ledningsforberedelse

Før en leder rører ved en udstanset blok, skal kabelkappen fjernes rent. En dedikeret kabelstripper - ikke en værktøjskniv, ikke en saks - er det rigtige værktøj til dette trin. Kabelstrippere til parsnoede kabler er designet til at skære kappen i en kontrolleret dybde, så bladet aldrig slår lederne eller parrets isolering nedenunder.

Nickede ledere er en af ​​de førende årsager til marginale eller mislykkede kanaltests. Et hak reducerer lederens tværsnitsareal, øger modstanden og skaber en reflekterende diskontinuitet, der viser sig som en returtabsfejl på en certificeringstester. Hakket er muligvis ikke synligt med det blotte øje, men en Fluke DSX-8000 eller lignende tester vil markere det hver gang.

Rotary Strippers vs Blade Strippers

Roterende kabelfjernere vikler omkring kablet og ridser kappen, mens du roterer værktøjet. Dette giver en ren, ensartet rillelinje rundt om hele jakkens omkreds. Blade-style strippere laver et enkelt langsgående snit og kræver, at installatøren piller jakken tilbage. Begge fungerer godt i erfarne hænder. Roterende værktøjer fra Jonard Tools (model UST-100) og Klein Tools (VDV110-095) er meget udbredt i kommercielle installationer og koster under $25 .

Specifikt til Cat6A-kabel er jakken tykkere og stivere end Cat5e eller Cat6. Sørg for, at din strippers bladdybde er justerbar, eller køb en stripper specielt klassificeret til Cat6A. Flere producenter sælger combo strippere, der håndterer både Cat5e/6 og Cat6A med en simpel klingedybdejusteringsskrue.

Sakse og skylleskærere

Der skal bruges en skarp saks eller en skrå tang for at trimme noten (den indvendige separator, der findes i mange Cat6-kabler) og til at rense lederens ender før indsættelse. Spline, hvis den ikke trimmes tilbage i overensstemmelse med jakkekanten, kan skubbe individuelle par fra hinanden under afslutningen og få parrets geometri til at flytte sig nok til at påvirke NEXT-værdier. Et par $10-$15 skylleskærere i elektronikkvalitet håndterer dette rent og præcist.

Skruetrækkere og rackmonteringshardware

Et netværkspatchpanel monteres i et 19-tommer EIA-rack eller vægmonteret kabinet ved hjælp af standard rackskruer. De fleste stativer accepterer enten M6-skruer eller 10-32 skruer afhængigt af stativproducenten og -modellen. Du skal bruge den korrekte skruetrækker - typisk en #2 Phillips eller et fladt hoved - plus de matchende stativmøtrikker og -skruer.

Burmøtrikker er den mest almindelige rackmonteringshardware i 19-tommers udstyrsstativer. De klikker ind i rackskinner med firkantede huller og accepterer M6-skruer. Installation af møtrikker uden det korrekte værktøj til indføring af møtrikker er smertefuldt - de skarpe kanter på møtrikken vil skære fingrene ved gentagne installationer. A dedikeret burmøtrikværktøj koster $5-$15 og eliminerer både smerten og risikoen for at tabe burmøtrikker i stativet under installationen.

Momentkrav

Overstramning af stativskruer fjerner møtrikker og forvrider patchpanelets monteringsører. Understramning efterlader paneler løse, hvilket forårsager vibrationsskader over tid og skaber sikkerhedsrisici i seismiske zoner. De fleste rack hardware specifikationer kræver 0,5–0,8 Nm moment på M6 stativskruer. En grundlæggende momentskruetrækker med et Phillips-bitsæt sikrer ensartet drejningsmoment uden gætværk, især nyttigt, når paneler installeres i højvibrerende miljøer som industrianlæg eller datacentre med køleventilatorer med hævede gulve, der kører kontinuerligt.

Kabeltester og certificeringsudstyr

Når netværkspatchpanelet er afsluttet og monteret, skal hver port testes. Den type tester, du har brug for, afhænger af, om du udfører et kontinuitetstjek eller en fuld kanalcertificering.

Basic Wire Map Testere

En wire map tester kontrollerer, at alle otte ledere i et parsnoet kabel er tilsluttet korrekt fra ende til anden – ingen åbner, ingen kortslutninger, ingen omvendte par og ingen opdelte par. Dette fanger de mest almindelige punch-down-fejl til et prispunkt, der er tilgængeligt for alle: anstændige wire map-testere fra Klein Tools, Fluke Networks og TREND Networks er tilgængelige for $30-$150 . Fluke Networks MicroMapper og Klein Tools VDV501-851 er begge pålidelige muligheder for grundlæggende verifikationsarbejde.

Test af trådkort alene er ikke tilstrækkeligt til at certificere en kanal til Cat6, Cat6A eller nogen vurderet ydeevnestandard. Det bekræfter kun fysisk kontinuitet, ikke elektrisk ydeevne. Til en professionel installation, hvor slutbrugeren forventer en garanti- eller certificeringsrapport, har du brug for en ydeevnetester.

Felttestere i certificeringsgrad

Certificeringstestere måler alle parameter, der kræves af TIA-568.2-D og ISO/IEC 11801: indsættelsestab, NEXT, FEXT, PSNEXT, returtab, udbredelsesforsinkelse og forsinkelsesskævhed. Fluke Networks DSX-8000 er branchens benchmark, der er i stand til at certificere Cat8-kanaler i under 10 sekunder pr. kanal . IDEAL Industries SignalTEK NT og TREND Networks LanTEK IV er konkurrencedygtige alternativer til lavere prisniveauer.

Certificeringstestere er dyre – Fluke DSX-8000 koster over 9.000 USD – men udlejningsprogrammer fra større leverandører og værktøjsudlejningsfirmaer gør dem tilgængelige for individuelle projekter. For entreprenører, der installerer netværkspatchpaneler regelmæssigt, er det en direkte forretningsinvestering at eje en certificeringstester. En enkelt mislykket kanal, der kræver omarbejdelse, koster mere i arbejdskraft end en måneds værktøjsleje.

Værktøjer til fibertestning

Hvis din patchpanelinstallation inkluderer fiber-keystone-moduler eller præterminerede fiberkassetter, har du også brug for et optisk tabstestsæt (OLTS) og ideelt set et optisk tidsdomænereflektometer (OTDR). En OLTS måler ende-til-ende indsættelsestab i dB og bekræfter, at linket opfylder kanalbudgettet. En OTDR identificerer placeringen og størrelsen af ​​individuelle hændelser - forbindelser, splejsninger, bøjninger - langs fiberkørslen. Entry-level OLTS-enheder fra EXFO, AFL og Fluke Networks starter kl omkring $800-$1.500 til single-mode/multimode combo testere.

Tonegenerator og sonde (toner og stav)

En tonegenerator og induktiv sonde - almindeligvis kaldet en toner og stav eller ræv og hund - er afgørende for at spore umærkede kabler og identificere, hvilket kabelløb, der forbinder til hvilken patchpanelport. Tonegeneratoren forbindes til den ene ende af et kabel og sender et hørbart tonesignal ned ad ledningen. Den induktive sonde registrerer signalet uden at kræve fysisk kontakt, hvilket giver dig mulighed for at scanne et bundt kabler og identificere det korrekte ved den højeste tone.

Dette værktøj er ikke til forhandling i eftermonterings- eller opgraderingsprojekter, hvor eksisterende kabling mangler dokumentation. Selv i nye installationer hjælper det med at have en toner med hurtigt at bekræfte, at et specifikt kabel fra en stikkontakt er landet på den korrekte patchpanelport før afslutning. Pålidelige tonegeneratorer og prober fra Fluke Networks (Pro3000), Klein Tools (VDV500-820) og TREND Networks er tilgængelige i $50-$150 rækkevidde .

Nogle avancerede wire map testere inkluderer tonegenereringskapacitet, hvilket reducerer antallet af separate værktøjer, der er nødvendige på jobbet. Tjek funktionslisten på din tester, før du køber en selvstændig toner for at undgå overflødigt udstyr.

Label Maker og dokumentationsværktøjer

Hver port på et netværkspatchpanel skal mærkes på installationstidspunktet. At prøve at mærke med tilbagevirkende kraft - efter at stativet er fyldt og patch-ledninger er på plads - er betydeligt sværere og giver resultater af lavere kvalitet. En dedikeret etiketmaskine, der producerer varmekrympende eller laminerede etiketter, er et standardværktøj til ethvert professionelt kabelarbejde.

Brady og HellermannTyton fremstiller etiketprintere, der er specielt designet til netværkskablingsinfrastruktur. Brady BMP21-PLUS og HellermannTyton TAG-IT er begge meget brugt i kommercielle installationer. Disse printere accepterer etiketpatroner, der er kompatible med patchpanellabelstrimler, kabelomslagsetiketter og portflag. Etiketter skal indeholde port-id'en, destinationsudtaget og kabelkategorien. A konsekvent mærkningsordning anvendt fra dag ét reducerer fejlfindingstiden med timer i løbet af systemets levetid.

Kabelplan og As-Built-dokumentation

En etiketproducent producerer de fysiske etiketter. Den medfølgende kabelplan – et regneark eller en database, der kortlægger hver port-id til dens fysiske oprindelse, kabelkategori, installationsdato og testresultat – er den dokumentation, der gør etiketterne nyttige. De fleste certificeringstestere kan eksportere testresultater direkte til en pc i PDF- eller CSV-format. Ved at integrere disse resultater i en kabelplan skabes en komplet, reviderbar registrering af installationen. Denne dokumentation er påkrævet for de fleste producentens systemgarantier og forventes af virksomhedens IT-afdelinger som en leverance på ethvert kontraktligt kabelprojekt.

Kabelstyringsværktøjer og tilbehør

Installation af et netværkspatch-panel handler ikke kun om selve panelet – det omfatter styring af kabelføringerne, der føres ind på bagsiden af panelet, og patch-ledningerne, der forbinder frontportene til netværksudstyr. Dårlig kabelstyring er et af de mest almindelige problemer i installerede netværk og et af de nemmeste at forebygge med de rigtige værktøjer ved hånden.

Velcro-kabelbindere og krog-og-løkkestropper

Velcro krog-og-løkke kabelbindere er det foretrukne fastgørelseselement til bundtning af kabelføringer i enhver installation, der overholder TIA-569 eller ISO/IEC 14763 kabelstyringsstandarder. Plastlynlåse, når de er overstrammede, deformerer kabelkappen og komprimerer parrene indvendigt, hvilket øger krydstale og potentielt forårsager kanalcertificeringsfejl. Velcrobånd påfører ingen trykkraft og kan flyttes så mange gange som nødvendigt. Panduit og HellermannTyton fremstiller begge krog-og-løkke-bindeprodukter, der er specifikt klassificeret til struktureret kabelføring. En pose med 100 velcro-kabelbindere koster $10-$20 og håndterer administrationsbehovene for en typisk 24-ports panelinstallation.

Horisontale kabelstyringer

En 1U vandret kabelmanager monteret direkte over eller under hvert patchpanel holder de forreste patchledninger organiseret og forhindrer dem i at hænge ned på tilstødende udstyr. Uden kabelmanagere skaber et 48-ports panel med 48 patch-kabler en masse kabler, der blokerer for luftstrømmen, gør portidentifikation vanskelig og filtrer sig sammen, hver gang en enkelt ledning skal flyttes. Kabelmanagere med fingerkanaler (plastikfingre, der fører ledninger fra side til side) er det mest effektive format og fås fra Panduit, Leviton og producenter af generisk stativtilbehør til $15-$60 pr. 1U enhed .

J-kroge og kabelstøttehardware

Bag patchpanelet har de indgående kabelføringer brug for støtte med jævne mellemrum for at forhindre, at vægten af kabelbundtet trækker i afslutningerne. J-kroge - plast- eller metal-sadelformede understøtninger, der fastgøres til rack-skinner, kabelbakkestrukturer eller vægstifter - holder kabelbundter uden at komprimere dem. TIA-569 anbefaler supportpunkter hver 4-5 fod (1,2-1,5 meter) langs vandrette kabelføringer. J-kroge er billige ($0,50-$2,00 hver), men skal installeres, før kablerne køres, hvilket gør dem til et planlægningselement lige så meget som et værktøj.

Fisketape, kabeltrækværktøj og adgangsudstyr

Medmindre kabelføringerne allerede er trukket på forhånd til patchpanelets placering, skal du bruge værktøjer til at føre kabler gennem vægge, over lofter og gennem ledninger. De specifikke værktøjer afhænger af installationsmiljøet, men følgende er konsekvent nødvendige.

Fiskebånd

En fisketape er en lang, halvstiv stål- eller glasfibertape, der kan skubbes gennem lednings- eller væghulrum for at skabe en trækbane. Når fisketapen når destinationspunktet, fastgøres kablet til tapen og trækkes tilbage igennem. Stål fisketape i 50 fods og 100 fods længder håndtere de fleste kommercielle installationsscenarier. Fiberglas fisketape foretrækkes i miljøer med strømførende elektriske ledninger i nærheden, fordi glasfiber er ikke-ledende. Klein Tools, Greenlee og Milwaukee fremstiller alle pålidelige fisketapeprodukter.

Glødestænger og Flex Bits

Glødestænger er skubbestænger af glasfiber, der bruges til at navigere kabel gennem åbne lofts plenumrum, hvor en fisketape ville være for stiv til at manøvrere uden om forhindringer. De forbinder ende-til-ende i sektioner, der typisk er 4 fod lange, hvilket tillader løb af 20-30 fod eller mere gennem snævre rum over loftet. Flex-bits – lange, fleksible borekroner – bruges til at bore gennem brandstop, topplader og hulrum i vægge på steder, hvor standardbor ikke kan nå.

Trinstige og sikkerhedsudstyr

De fleste installationer af netværkspatchpaneler involverer arbejde i højden – over loftplader, oven på stigestativer eller at nå ind i toppen af høje udstyrsstativer. En 6-fods trinstige i glasfiber er et standard stykke installationsudstyr. I datacentre med hævede gulve eller høje stativer med åben ramme er en stabil platforms trinskammel lige så vigtig. Personligt beskyttelsesudstyr, herunder sikkerhedsbriller (til at bore og udstanse ledere, der kan knække og blive til projektiler) og skærebestandige handsker (til håndtering af kabelkanter og stativskinner) skal bæres under hele installationen.

Komplet værktøjsliste efter installationsfase

Tabellen nedenfor organiserer de nødvendige værktøjer efter fase af en typisk netværkspatch-panelinstallation, fra kabeltræk gennem den endelige dokumentation. Brug dette som en tjekliste før jobbet for at sikre, at der ikke mangler noget, før arbejdet begynder.

Værktøjer specifikt til skærmede og Cat6A patchpanelinstallationer

Afskærmet parsnoet (STP) kabling og Cat6A installationer har specifikke værktøjskrav ud over standardsættet. Ignorering af disse forskelle fører til jordforbindelsesfejl, skjoldkontinuitetsbrud og certificeringstestfejl, der er dyre at diagnosticere og rette efter kendsgerningen.

Værktøj til skærmet kabelforberedelse

STP-kablet har en folie eller flettet skærm, der omslutter alle fire par. Efter afisolering af kappen skal denne afskærmning forsigtigt foldes tilbage over kabelkappen uden at rive den i stykker, og derefter limes til det skærmede patchpanels metalliske konnektorhus under afslutningen. En tang med fint spids og et dedikeret skærmet keystone-jack-afslutningsværktøj (leveret af panelproducenten) er nødvendige til dette trin. Forsøg på at folde og binde skjoldet med bare hænder frembringer inkonsekvent skjoldkontakt, som modvirker formålet med skærmede kabler.

Jordingsværktøj og hardware

Et afskærmet netværkspatchpanel skal forbindes til rackets jordingsbus, som igen forbindes til bygningens telekommunikationsjord- og bindingssystem (som defineret i TIA-607-C). Dette kræver en jordforbindelse (minimum 6 AWG kobber til stativ-til-jord-binding i de fleste kommercielle installationer), et klemmeværktøj og de passende kompressionsflange. Et multimeter bruges til at verificere kontinuiteten af ​​jordbanen fra panelet til hovedjordingselektroden. Hvis jordbanen er åben eller overstiger 1 ohm modstand, vil afskærmningssystemet ikke fungere som designet.

Cat6A-specifikke overvejelser

Cat6A kabel er væsentligt større i diameter end Cat6 - typisk 7–8 mm vs. 5–6 mm —og kræver større kabelstyringstilbehør (bredere J-krogsadler, kabelmanagere med højere kapacitet) og et nedstansningsværktøj indstillet til høj kraft til de stivere 23 AWG-ledere. Den øgede diameter betyder også, at et 48-ports Cat6A-kablet panel vil have et meget tykkere kabelbundt bag sig end et tilsvarende Cat6-panel. Bagerste kabelhåndteringsplads skal planlægges i overensstemmelse hermed, med mindst 3-4 tommer fri dybde bag panelet til bundthåndtering.

Sikkerhedsværktøj og personligt beskyttelsesudstyr

Installation af patchpanel er et fysisk handelsjob med reelle skadesrisici. Følgende personlige værnemidler og sikkerhedsværktøjer bør være en del af ethvert installatørsæt.

• Sikkerhedsbriller: Nødvendig ved boring, nedstansning af ledere og skæring af kabel. Trådender og kappefragmenter kan blive højhastighedsprojektiler.
• Skærebestandige handsker (niveau A4 eller højere): Rackskinner og udstansede kanter har skarpe grater. Skærebestandige handsker klassificeret til ANSI/ISEA 105 niveau A4 giver tilstrækkelig beskyttelse uden at forringe fingerfærdigheden til kabelhåndtering væsentligt.
• N95 åndedrætsværn: Påkrævet ved arbejde i loftsplenum med glasfiberisolering, spraybrandsikring eller ophobninger af støv og partikler.
• Knæbeskyttere: Afslutning af kabler ved patchpaneler på gulvniveau i vægmonterede kabinetter kræver vedvarende knæling. Knæbeskyttere af professionel kvalitet reducerer træthed og forhindrer skader på beton- eller flisegulve.
• Forlygte eller arbejdslys: Bagsiden af et stativ er mørkt. En pandelampe giver begge hænder fri til kabelarbejde og eliminerer behovet for en hjælper til at holde en lommelygte.
• Ikke-ledende trappestige: Glasfiberstiger er obligatoriske, når der arbejdes i nærheden af strømførende elektrisk udstyr. Aluminiumstiger udgør en risiko for elektrisk stød i serverrum, hvor strømfordelingsenheder (PDU'er) og UPS-systemer er installeret.

Startsæt vs. professionelt sæt: Hvad skal du budgettere

For en person, der installerer et lille hjemme- eller lille kontornetværkspatchpanel for første gang, dækker et minimalt værktøjssæt det væsentlige uden unødvendige omkostninger. For en professionel installatør, der regelmæssigt installerer patchpaneler på tværs af kommercielle projekter, leverer et komplet sæt den kvalitet og hastighed, som professionelt arbejde kræver.

For professionelle entreprenører, der ikke direkte kan retfærdiggøre køb af en certificeringstester, koster leje fra Fluke Networks direkte eller gennem autoriserede lejepartnere typisk $150-$300 om ugen , hvilket gør certificering økonomisk tilgængelig selv for enkeltprojektbrug.
