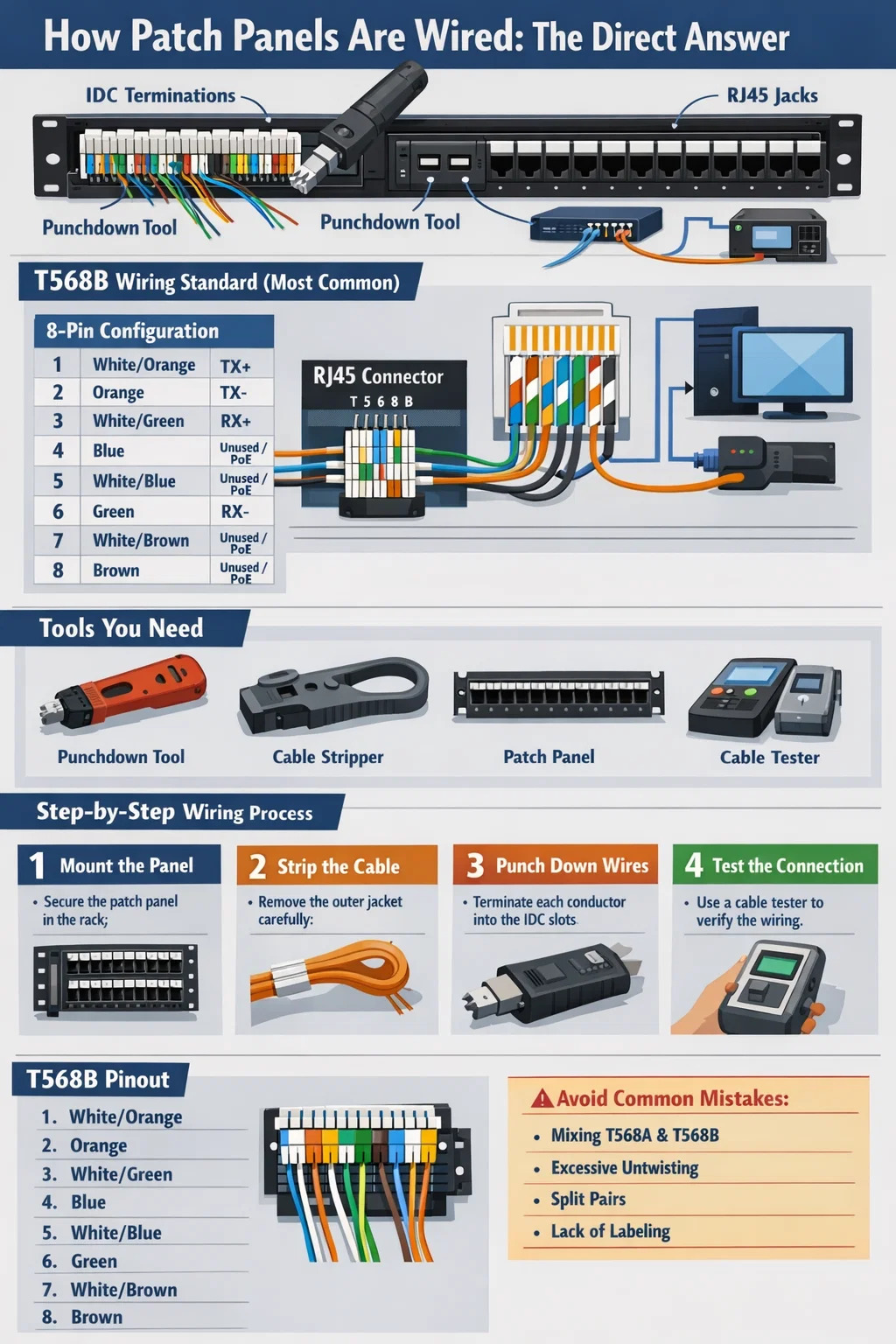

A netværk patch panel er tilsluttet ved at afslutte individuelle kobberledere fra en struktureret kabling, der føres ind på bagsiden af panelet ved hjælp af et punchdown-værktøj, efter enten T568A- eller T568B-ledningsstogarden. Hver af de otte ledere i et Cat5e-, Kat 6- eller Cat6A-kabel sidder i et farvekodet IDC-stik (Insulation Displacement Connector) på bagsiden af patch-panelporten. Når det først er slået ned, afslører fronten af panelet RJ45 keystone-stik, hvilket tillader korte patchkabler til at forbinde udstyr til switche, routere eller andre netværksenheder.
Hele formålet med et patchpanel i et netværksrack er at fungere som et fast, organiseret termineringspunkt for vandrette kabelføringer, der holder din infrastruktur ren og gør flytninger, tilføjelser og ændringer nemme uden at forstyrre den permanente kabelføring bag væggene. De fleste professionelle installationer bruger T568B som standard ledningsstandard , selvom T568A er påkrævet til offentlige bygninger under visse standarder. Det vigtigste er konsistens – bland aldrig standarder på tværs af samme kørsel.
Før du rører ved en enkelt ledning, skal du forstå de to ledningsstandarder, der bruges på tværs af stort set alle strukturerede kabler i verden. Både T568A og T568B bruger alle otte ledere i et Cat-kabel - fire par - men de adskiller sig i arrangementet af de orange og grønne par på ben 1, 2, 3 og 6.
| Pin | Tråd farve | Par | Funktion (10/100 Ethernet) |
|---|---|---|---|
| 1 | Hvid/orange | Par 2 | TX |
| 2 | Orange | Par 2 | TX- |
| 3 | Hvid/grøn | Par 3 | RX |
| 4 | Blå | Par 1 | Ubrugt / PoE |
| 5 | Hvid/blå | Par 1 | Ubrugt / PoE |
| 6 | Grøn | Par 3 | RX− |
| 7 | Hvid/Brun | Par 4 | Ubrugt / PoE |
| 8 | Brun | Par 4 | Ubrugt / PoE |
T568A bytter de orange og grønne par, og placerer hvid/grøn på ben 1, grøn på ben 2, hvid/orange på ben 3 og orange på ben 6. Den funktionelle forskel mellem de to er nul for lige-gennemgående forbindelser - det betyder kun noget for crossover-kabler, hvor den ene ende bruger T568A og den anden bruger T568B. For Gigabit Ethernet og 10GbE bærer alle fire par data samtidigt , hvilket er grunden til, at det er afgørende for signalintegriteten ved høje hastigheder at opretholde twist-integriteten af hvert par hele vejen gennem punchdown.
At skynde sig ind i en patch-panelterminering uden de rigtige værktøjer producerer upålidelige forbindelser, der består en grundlæggende linktest, men fejler under reel netværksbelastning. Her er alt, hvad du skal bruge på bænken, før du trækker et enkelt kabel gennem væggen.
Følgende proces gælder for et standard 110-stil punchdown patch-panel - den type, der bruges i næsten alle kommercielle Cat5e, Cat6 og Cat6A installationer. Keystone-stil modulære paneler følger den samme ledertermineringslogik, men bruger aftagelige individuelle keystone-stik i stedet for en fast bagramme.
Mount the patch panel in the rack before running any cables to it. Use cage nuts and screws appropriate for your rack type — most standard 19-inch racks use 10-32 or 12-24 thread. Fingerstram er ikke nok; a loose panel vibrates and stresses terminations over time. Beslut din portnummereringsordning nu. En almindelig tilgang er at nummerere porte 1-24 fra venstre mod højre på et enkelt panel, med det fysiske rum eller afleveringsplacering dokumenteret i et regneark eller kabelstyringssoftware fra dag ét.
Træk vandrette kabelføringer gennem din ledning eller kabelbakke og ind i stativet. Leave a service loop of at least 12–18 inches of slack at the patch panel end. Denne slæk har to formål: den giver dig mulighed for at genterminere kablet, hvis en port svigter, uden at løbeturen er for kort, og den reducerer mekanisk spænding på punchdown-forbindelsen. Never pull a cable so tight that it has zero slack at the termination point — dette er en almindelig fejl i gør-det-selv-installationer, der forårsager kontaktfejl måneder senere, da bygningen termisk cykler.
Use the cable stripper to remove approximately 1.5 to 2 inches of the outer jacket from the end of each cable. Skær jakken med afstrygeren, drej værktøjet rundt om kablet én gang, og skub derefter jakken af. Undersøg alle otte ledere for eventuelle hak i den enkelte isolering. Et kompromitteret isoleringslag på en leder vil forårsage par-til-par krydstale, der bliver registreret ved Gigabit-hastigheder. Hvis du ser et hak, skal du skære enden tilbage og afisolere igen - terminer ikke en beskadiget leder.
Sno hvert par kun nok til at nå dets udpegede IDC slot på patchpanelet. TIA-568 standarder angiver en maksimal untwist af 0,5 tommer (13 mm) til Cat5e and 0,375 tommer (9,5 mm) til Cat6 . Overskridelse af disse grænser forringer kablets NEXT (Near-End Crosstalk) ydeevne. Læg hver leder ind i dens farvekodede slot på bagsiden af patchpanelporten. Slotsfarvekoden på panelet vil matche enten T568A eller T568B — mange paneler viser begge farvekoder side om side, mærket A og B. Vælg den korrekte side til din valgte standard og læg hver leder ind i overensstemmelse hermed. Lederen behøver ikke at blive skubbet helt ned på dette tidspunkt - punchdown-værktøjet gør det.
Placer 110-bladet på punchdown-værktøjet over lederen i dens slids. Klingen har to sider - den ene skærer den overskydende leder, og den anden har ikke. Skæresiden skal vende udad (væk fra panellegemet), så den overskydende trådhale trimmes som ledersæderne. Slå værktøjet fast og firkantet. Et kvalitetspåvirkningsværktøj klikker hørbart, når det udløses. Brug ikke en skruetrækker eller slagfast værktøj til at presse ledere ind i IDC-slots — IDC-bladet skal gennembore lederisoleringen i en enkelt kontrolleret bevægelse for at skabe en gastæt, korrosionsbestandig forbindelse. En langsomt presset leder resulterer i en højmodstandsforbindelse, der svigter periodisk.
Gentag for alle otte ledere på hver port. Når det er gjort, skal hver lederhale trimmes rent i flugt med IDC-blokken, og der bør ikke være synligt kobber uden for slidsen.
De fleste patchpaneler inkluderer en trækaflastningsstang i plast eller kabelbinderpunkter på bagsiden. Før hvert termineret kabel gennem trækaflastningsbeslaget og fastgør det med et velcrobånd. Kablet skal være sikkert nok til, at et fast træk i kablet ikke overfører mekanisk kraft til punchdown-afslutningen. Klæd kablerne pænt langs bagsiden af stativet, og før dem ind i kabelstyringskanalen. Dårlig kabelbeklædning er den førende årsag til afbrydelsesopkald - kabler, der blev efterladt løse, bliver til sidst hængt fast, rykket eller viklet sammen af en person, der arbejder i stativet.
Tilslut en kabeltestersenderenhed til den forreste RJ45-port og fjernmodtageren til den fjerneste ende af det samme kabeltræk (ved vægpladen eller stikkontakten). Kør en wire map test. Testeren vil bekræfte, at alle otte ledere er forbundet til de korrekte ben uden åbninger, kortslutninger, omvendte par, splitpar eller transponerede par. Et splitpar - hvor to ledere fra forskellige par er forbundet til de samme RJ45-slotpositioner - består en grundlæggende kontinuitetstest, men fejler ved høje hastigheder, fordi differentialparsignalet er brudt. En ordentlig wire map test fanger splittede par.
Ikke alle netværkspatchpaneler er forbundet på samme måde, fordi ikke alle paneler bruger den samme termineringsarkitektur. At forstå forskellene hjælper dig med at vælge det rigtige panel til installationen og undgå kompatibilitetsproblemer.
Dette er den traditionelle og mest almindelige type. Bagsiden af panelet er en fast plastikblok med IDC-slots for hver af de otte ledere pr. port, arrangeret i farvekodede rækker. Afslutningen er permanent — hvis en enkelt ports IDC-kontakt svigter, kan du ikke udskifte kun den port uden at udskifte hele panelet. Disse paneler er billige, med et 24-ports Cat6-panel, der typisk koster $20-$50, og de er ekstremt pålidelige, når de afsluttes korrekt. De er det rigtige valg til de fleste permanente strukturerede kabelinstallationer.
Keystone-paneler er blanke frontpladerammer, der accepterer individuelt afsluttede keystone-stik - den samme type, der bruges i vægudtag. Hver port er et separat snap-in-modul. Den største fordel er, at individuelle porte kan udskiftes uden at genterminere tilstødende porte. De tillader også paneler med blandede medier - du kan udfylde nogle slots med Cat6A keystone-stik, andre med fiber LC-koblinger og andre med blanke indsatser, alle i samme panelflade. Afvejningen er højere omkostninger pr. port og lidt mere variation i jack-kvalitet på tværs af et panel, hvis forskellige jack-producenter anvendes.
Standard patchpaneler præsenterer deres RJ45-porte i en flad vandret række, der vender lige frem. Vinklede patchpaneler - nogle gange kaldet hængslede eller swing-out paneler - vinkler den forreste port nedad, typisk ved 15 eller 45 grader. Dette gør det nemmere at tilslutte og føre patchkabler i tætte rackmiljøer, hvor kabelhåndteringen er stram. I et fuldt befolket 48-ports 1U-fladpanel kræver det at nå porte i bagerste række med et patch-kabel, at kablet føres på en måde, der belaster RJ45-stikket. Et vinklet panel reducerer bøjningsradiusspændingen. Højdensitetsinstallationer med 48 eller flere porte pr. rackenhed drager meningsfuldt fordel af vinklede paneler.
Fiberpatchpaneler er fundamentalt forskellige fra kobberpaneler. De bruger slet ikke punchdown-termineringer. I stedet rummer de fiberoptiske konnektorer - LC, SC, ST eller MPO - enten som præterminerede pigtails, der er fusion-splejset til indgående fiberstrenge inde i panelet, eller som præterminerede kassetter, der klikker ind i et chassis. Panelkroppen giver et beskyttende hus til fiberenderne og en montering til koblingsadapterne, der tillader patch-kabler at forbinde. Rengøring af fiberkonnektorer med korrekt IEC 61300-3-35-kompatible værktøjer, før hver forbindelse er obligatorisk - forurenede fiberendeflader forårsager indføringstab, der overstiger hele tabsbudgettet for en forbindelse.
Den kabelkategori, du installerer, bestemmer den patchpanelkategori, du har brug for. Blanding af kategorier - f.eks. installation af Cat6-kabel, men terminering i et Cat5e patchpanel - begrænser hele kanalen til Cat5e-ydelse. Hver komponent i kanalen skal opfylde eller overstige målkategorien.
| Kategori | Båndbredde | Max hastighed | Maks. afstand (10 GbE) | Typisk brugstilfælde |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbps | Ikke bedømt | Ældre installationer, lavbudgetopgraderinger |
| Cat6 | 250 MHz | 1 Gbps / 10 Gbps* | Op til 55 meter | De fleste nye kommercielle installationer |
| Cat6A | 500 MHz | 10 Gbps | 100 meter | Datacentre, WAP'er med høj tæthed, fremtidssikret |
Cat6A patch-paneler er fysisk større end Cat5e- eller Cat6-paneler, fordi Cat6A-kabler er væsentligt tykkere - typisk 7-8 mm ydre diameter versus 5-6 mm for Cat6. Et Cat6A 24-ports panel fylder ofte, hvad der svarer til 1,5U reel rackplads på grund af de yderligere krav til kabelstyring på bagsiden. Planlæg dit rack-layout i overensstemmelse hermed.
Et patchpanel i sig selv udfører ikke nogen switching eller routing. Det er udelukkende et passivt terminerings- og krydsforbindelsespunkt. At forstå, hvordan det sidder i netværksstien, tydeliggør, hvorfor korrekt ledningsføring betyder så meget.
Den komplette kanal fra en netværksswitch til en arbejdsstation eller IP-kamera kører som følger:
TIA-568 definerer den maksimale permanente forbindelse (fra patchpanel IDC til vægudtag IDC) som 90 meter , med de resterende 10 meter fordelt på tværs af alle patch-kabler i kanalen for at nå det samlede kanal maksimum på 100 meter. At overskride 90 meter på den vandrette bane er en standardovertrædelse, der vil forårsage tilfældige fejl ved Gigabit-hastigheder, selvom kablet tester rent ved lavere frekvenser.
Patch-kablerne, der forbinder kontakten med panelet, og stikkontakten til enheden, skal også matche kanalkategorien. Brug af et Cat5e patch-kabel i en Cat6A-kanal skaber en flaskehals på det specifikke punkt i kanalen. Brug altid kategoriklassificerede patchkabler, der matcher dine installerede vandrette kabler.
Erfaring fra felten viser, at de samme fejl optræder gentagne gange i patch-panelinstallationer, fra små hjemmeopsætninger til store virksomhedsbygninger. At vide, hvad du skal se efter, sparer timevis af fejlfinding.
Hvis du forbinder patchpanelenden til T568B og vægudtaget til T568A, har du skabt et utilsigtet krydskabel. Moderne switche med Auto-MDIX kan ofte kompensere, men det er ikke garanteret for alle enheder, og det skaber forvirring under fremtidig vedligeholdelse. Hver kabelføring skal bruge den samme standard i begge ender.
Dette er den mest almindelige præstationsnedsættende fejl. At trække par fra hinanden mere end den tilladte afstand for at gøre dem nemmere at sidde i IDC-slots ødelægger den krydstale-afvisning, som den parsnoede geometri giver. Ved 100MHz går dette ofte ubemærket hen. Ved 500MHz (Cat6A) forårsager det fejl. Hold drejning inden for 13 mm fra IDC for Cat5e og 9,5 mm for Cat6 og derover.
Et splitpar opstår, når f.eks. den hvid/grønne leder placeres i pin 1 slids, men den grønne leder placeres i pin 4 slids i stedet for pin 3. Lederne er fra forskellige par. En grundlæggende kontinuitetstester viser dette som korrekt - alle otte ben ser ud til at være forbundet. Men en ordentlig wire map tester registrerer det splittede par, fordi det måler elektrisk parbalance. Opdelte par forårsager alvorlig krydstale, der fuldstændig ødelægger Gigabit-ydelsen selvom et simpelt link lys vises grønt.
Kabler efterladt løse bag et patchpanel vil blive trådt på, trukket og viklet sammen af alle, der arbejder i stativet. Et enkelt skarpt træk i et kabel, der ikke er trækaflastet, kan frigøre en punchdown-terminering nok til at skabe en intermitterende forbindelse - en af de sværeste fejl at spore, fordi den dukker op og forsvinder med vibrationer og temperaturændringer.
Et umærket patchpanel er en tikkende bombe for fremtidige netværksadministratorer. Uden et port-to-location-kort kræver hver flytning eller fejlfindingssession fysisk sporing af kabler. Mærk hver patchpanelport og hvert kabel i begge ender, før racket lukkes. Brug konsekvente navnekonventioner - etage, lokalenummer, stiknummer - og sikkerhedskopier dokumentationen i et netværksadministrationssystem eller endda et delt regneark.
Ovenstående principper gælder universelt, men den specifikke tilgang varierer med størrelsen og typen af installation.
En typisk SOHO-opsætning kan involvere et 12-ports eller 24-ports Cat6 patchpanel i et lille vægmonteret rack, med kabelføringer til 6-12 vægudtag i hele rummet. Den samlede kabellængde er typisk langt under 30 meter, så Cat6 er mere end tilstrækkelig. En enkelt 8-ports eller 16-ports switch er patch-kablet fra fronten af panelet. Hele projektet - inklusive boring, kabelføring gennem vægge, terminering og test - tager en erfaren person omkring 4-8 timer for en 10-ports installation. Materialeomkostninger for denne skala løber omkring $80-$200 USD afhængigt af kabel- og hardwarekvalitet.
I en kommerciel bygning rummer et telecomrum (TR) på hver etage typisk et 2- eller 4-post rack med 2-4 patchpaneler med i alt 96-192 porte, der fører alle vandrette kabelføringer til gulvet. Disse paneler forbindes via patch-kabler til en eller flere access-layer switche. Switchene skifter uplink via fiber eller 10GbE kobber til en distributionslagsswitch i hoveddatarummet. Et struktureret kabelføringsprojekt af denne skala for en enkelt 10.000 sq ft etage kan involvere 150-200 kabelføringer, som alle skal testes og dokumenteres i henhold til TIA-568 kanalpræstationsstandarder før accept. Typiske projektomkostninger i denne skala varierer fra $15.000 til $40.000 USD afhængigt af kabelkategori, lokale arbejdspriser og ledningskrav.
I et datacenter erstattes patchpaneler ofte af strukturerede kablingskassetter og trunk-kabler. Præterminerede MPO-fiberstammer forbinder rækker af stativer via overhead-kabelbakker, der afsluttes i fiberkassettemoduler, der præsenterer LC-porte på forsiden af et 1U panelchassis. Denne tilgang gør det muligt at installere en hel 12- eller 24-fiberstamme med et enkelt træk og en enkelt push-in-kassette, hvilket dramatisk reducerer installationstiden i miljøer med høj tæthed. Præterminerede fibersamlinger er fabrikstestet og certificeret , hvilket eliminerer risikoen for felttermineringsfejl i miljøer, hvor nedetid koster tusindvis af dollars i minuttet.
Når først et patchpanel er tilsluttet og certificeret, er den løbende vedligeholdelse minimal - men den er ikke nul. Fysiske forbindelser nedbrydes over tid gennem oxidation, vibrationer og mekanisk belastning fra gentagne patch-kabelindsættelser og -fjernelser.
Et korrekt kablet og dokumenteret netværkspatchpanel er grundlaget for en håndterbar, pålidelig netværksinfrastruktur. Den disciplin, der anvendes under den indledende installation - korrekt ledningsstandard, korrekte afviklingsgrænser, faste punchdowns, grundig test og komplet mærkning - betaler sig, hver gang en netværksændring er nødvendig, eller en fejl skal spores. Skæring af hjørner under opsigelse skaber gæld, som netværksteamet vil betale af i hele installationens levetid.
