Hvad er de to typer patchpaneler?

De to typer patchpaneler: Et direkte svar

De to hovedtyper af patchpaneler er kablede (faste) patchpaneler og modulære (keystone) patchpaneler . Disse to kategorier danner grundlaget for struktureret kabling i stort set alle datacentre, serverrum og kommercielle netværksinstallationer. Det er vigtigt at forstå forskellen mellem dem, før du køber et netværkspatchpanel eller designer et kabellayout, fordi det forkerte valg kan skabe unødvendige omkostninger, manglende fleksibilitet eller ydeevneproblemer.

Et kablet patchpanel leveres med kabler, der allerede er afsluttet på bagsiden af ​​panelet på fabrikken. Et modulært patchpanel leveres på den anden side som en tom ramme, der accepterer udskiftelige keystone-stik, hvilket gør det muligt for installatøren at vælge stiktyper, kategorier og endda blande medietyper inden for et enkelt panel. Begge tjener den samme kernefunktion – organisering og routing af netværksforbindelser – men de gør det på fundamentalt forskellige måder og passer til forskellige implementeringsscenarier.

Kabelforbundne patchpaneler: Forudterminerede og klar til at implementere

Et kablet patchpanel, nogle gange kaldet et fast eller punch-down patchpanel, har sine bagerste porte allerede afsluttet med 110-stil punch-down blokke eller lignende stik. Kablet løber fra marken - vægudtag, kabelbakker, gulvbokse - stanses direkte ned på disse blokke ved hjælp af et stanseværktøj. Forsiden af ​​panelet afslører standard RJ45-porte, hvor korte patch-kabler forbinder udstyr til resten af ​​netværket.

Denne type netværkspatchpanel er den traditionelle arbejdshest for strukturerede kabler. Den er bredt tilgængelig i 24-ports og 48-ports konfigurationer , og de fleste modeller optager enten 1U eller 2U rackplads. Standardindstillinger er bedømt til Cat5e, Cat6 eller Cat6A ydeevne, med Cat6A paneler, der er i stand til at understøtte 10 Gigabit Ethernet over afstande op til 100 meter .

Fordele ved kablede patchpaneler

• Lavere forudgående pris pr. port sammenlignet med modulære alternativer
• Konsekvent termineringskvalitet på fabriksniveau på tværs af alle havne
• Enklere installationsproces for ensartede implementeringer i stor skala
• Dokumenteret pålidelighed i miljøer med tusindvis af installerede porte
• Bred tilgængelighed fra leverandører, herunder Panduit, Leviton, Belden og CommScope

Begrænsninger for kablede patchpaneler

Den største ulempe er manglende fleksibilitet. Hver port på et kabelforbundet panel er den samme stiktype. Hvis du har brug for en blanding af Cat6 kobberporte sammen med fiber- eller koaksialforbindelser, kan du ikke opnå det inden for et enkelt kabelforbundet panel. Derudover, hvis en enkelt port bliver beskadiget, betyder udskiftning af den normalt udskiftning eller genterminering af hele panelet eller i det mindste den enkelte blok. For miljøer, hvor krav til kabelføring ofte udvikler sig, bliver denne stivhed et reelt driftsproblem.

Kablede patchpaneler er bedst egnede til store kontorinstallationer, skolenetværk og industrielle miljøer hvor hundredvis af identiske kobberløb skal opsiges hurtigt og omkostningseffektivt. Et typisk 48-ports Cat6-kablet panel kan koste så lidt som $30-$80, hvilket gør det attraktivt for budgetfølsomme projekter.

Modulære patchpaneler: Fleksible og fremtidsklare

Et modulært patchpanel er et tomt chassis, der typisk tilbydes i 12, 24 eller 48-ports rammer, designet til at acceptere individuelle keystone-stik. Hvert slot i rammen kan indeholde en anden type jack-Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaksial F-type eller endda USB eller HDMI keystone-moduler. Dette gør det modulære netværkspatchpanel til den mest alsidige mulighed, der findes inden for struktureret kabling i dag.

Installation involverer at snappe de valgte keystone-stik ind i panelrammen og derefter afslutte hvert stik individuelt. Selve donkraftene kan slås ned, uden værktøj eller fortermineres afhængigt af den valgte donkraftsmodel. Når den er installeret, præsenterer forsiden af ​​hvert stik den passende portgrænseflade for brugeren.

Fordele ved modulære patchpaneler

• Fuld fleksibilitet til at blande stiktyper inden for et enkelt panel
• Nem reparation på portniveau: Skift et enkelt beskadiget keystone-stik ud uden at udskifte hele panelet
• Skalerbarhed – start med et delvist udfyldt panel og tilføj porte, efterhånden som behovene vokser
• Understøtter fremtidige opgraderinger ved at bytte keystone-moduler til højere vurderede kategorier
• Ideel til datacentre, AV-installationer og multimediemiljøer

Begrænsninger for modulære patchpaneler

Modulære paneler har en højere pris pr. port. En kvalitets 24-ports modulær keystone panelramme alene kan koste $20-$50, og hver enkelt Cat6A keystone-stik kan tilføje yderligere $5-$15 pr. port. For et fuldt befolket 48-ports Cat6A modulpanel kan de samlede komponentomkostninger nå op $300-$600 eller mere , sammenlignet med under $100 for et tilsvarende kabelforbundet panel. Arbejdstiden er også længere, da hver donkraft skal afsluttes individuelt og klikkes på plads.

Ydeevnekonsistens afhænger også af kvaliteten af ​​de individuelle keystone-stik, der er valgt. Blanding af tredjepartsstik af lav kvalitet i en mærkevarepanelramme kan producere inkonsekvente målinger af krydstale og indføringstab, hvilket potentielt mislykkes i kanalcertificeringstests. Brug altid donkrafte og rammer fra samme producents testede og certificerede system, når det er muligt.

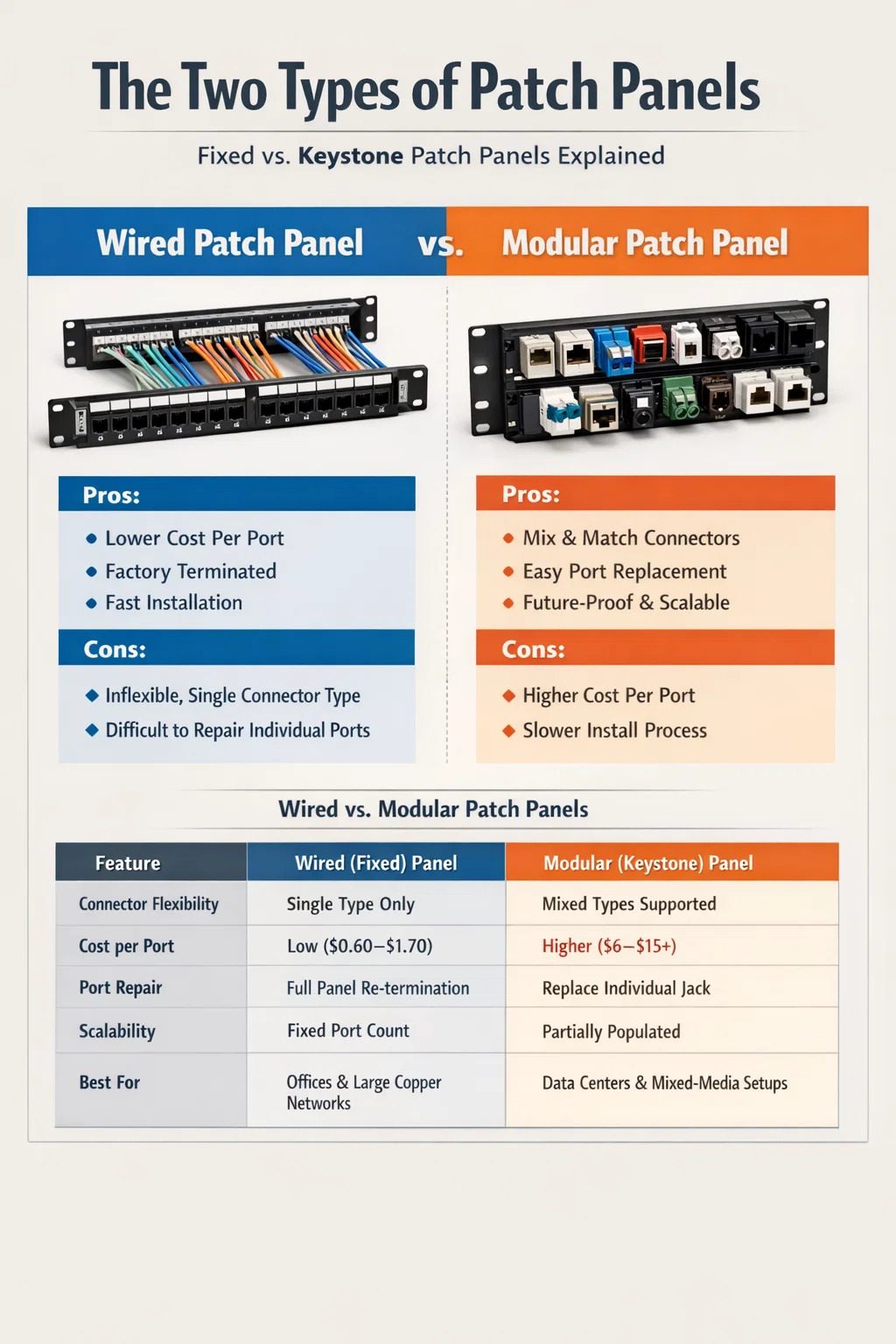

Side-by-side sammenligning: Kablede vs. modulære patchpaneler

Tabellen nedenfor opsummerer de vigtigste forskelle for at hjælpe dig med at beslutte, hvilken type netværkspatchpanel, der passer til dine projektkrav.

Sådan vælger du det rigtige Network Patch Panel til dit projekt

Valget mellem et kablet og modulært netværkspatchpanel kommer ned til fire praktiske faktorer: budget, medieudvalg, forventet vækst og vedligeholdelsesforventninger. Der er ingen universelt overlegen mulighed – begge typer implementeres med succes i professionelle installationer hver dag.

Budgetdrevne projekter

Hvis projektet indebærer opsigelse 100 eller flere kobberløb af samme kategori og cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Blandede medier og datacentermiljøer

Datacentre kombinerer rutinemæssigt kobber-Ethernet, fiber-uplinks og nogle gange koaksiale eller lydforbindelser i det samme rack. Et modulært netværkspatchpanel håndterer alle disse i en enkelt 1U-ramme, holder racket organiseret og reducerer antallet af nødvendige paneler. Mange virksomhedsdatacentre standardiserer specifikt på modulære paneler, fordi de kan opgradere individuelle fiberporte fra 1G LC til 10G LC eller 25G LC blot ved at udskifte keystone-moduler uden at køre kabler igen eller udskifte hele paneler.

Vedligeholdelse og langsigtet service

I miljøer med høj portomgang – co-working-rum, hotelvirksomhedscentre, begivenhedssteder – tager individuelle keystone-stik til fysisk misbrug fra gentagne plug-in- og plug-out-cyklusser. Et modulært panel gør det muligt for en tekniker at udskifte et slidt stik på under to minutter, til en delepris på $5-$10, uden at forstyrre andre forbindelser. Den samme reparation på et kabelforbundet panel kræver genudstansning af en blok eller udskiftning af hele panelsamlingen, hvilket kan betyde 30-60 minutters nedetid per hændelse.

Fremtidssikring og teknologiopgraderinger

Netværksstandarder udvikler sig. Cat6A er nu det anbefalede minimum for nye kommercielle installationer i henhold til TIA-568.2-D, og ​​10GBase-T er mere og mere almindeligt selv i SMB-miljøer. Hvis du implementerer et kablet Cat6-panel i dag og har brug for Cat6A-ydelse om tre år, udskifter du hele panelet. Med et modulært panel bytter du keystone-stikkene, mens du beholder rammen. Denne skelnen betyder mindre i et 24-ports skab, men bliver væsentlig på tværs af en 10-rack datacenter med 480 porte .

Ud over de to hovedtyper: vinklede, skærmede og tomme patchpaneler

Mens kablet og modulært er de to grundlæggende kategorier, kommer begge typer i specialiserede varianter, der imødekommer specifikke installationskrav.

Vinklede patchpaneler

Vinklede patchpaneler vipper de forreste porte ved 45 grader og fører patch-kabler til siden i stedet for lige ud mod forsiden af racket. Dette reducerer dramatisk bøjningsradiusbelastningen på patchkabler og holder højdensitetsstativer væsentligt renere. Vinklede paneler er tilgængelige i både kablede og modulære formater og bruges almindeligvis i top-of-rack-koblingsarrangementer, hvor kabelstyring er kritisk. Nogle designs vinkler kun den nederste række af porte, hvilket skaber et hybrid fladt/vinklet layout for maksimal tæthed.

Afskærmede (STP) patchpaneler

I miljøer med betydelig elektromagnetisk interferens - produktionsgulve, udsendelsesfaciliteter, medicinske billedbehandlingsrum - kræver skærmet parsnoet (STP) kabling et skærmet patchpanel for at opretholde kabelafskærmningens kontinuitet gennem hele forbindelsen. Et afskærmet netværkspatchpanel inkluderer metalliske porthuse og en jordingsstang, der binder til rackets jordbane. Brug af et uskærmet panel med STP-kabel bryder skærmen ved panelet, hvilket fuldstændigt omgår dens formål. Afskærmede paneler fås i både kablede og modulære typer, selvom de har en omkostningspræmie på ca 30–50 % i forhold til tilsvarende uafskærmede modeller .

Blanke patchpaneler

Blanke patchpaneler har slet ingen porte. De bruges udelukkende til rackstyring - udfylder tomme 1U-rum for at forbedre luftstrømmen, blokere støv eller give en mærket overflade til dokumentation. Selvom det ikke er en funktionel datadistributionskomponent, er tomme paneler en professionel prikken over i'et i ethvert velorganiseret rack og er nævnt her, fordi de ofte er grupperet sammen med funktionelle patchpaneler i leverandørkataloger og kan skabe forvirring for førstegangskøbere.

Overvejelser om porttæthed, rackenheder og kabelstyring

Begge typer patchpaneler skal vurderes ikke kun efter konnektortype, men efter hvordan de passer ind i det overordnede racklayout. Et standard 19-tommer EIA-rack giver 42U brugbar plads . Dårligt panelvalg kan spilde rack-enheder, skabe kabelhåndteringsmareridt og gøre fejlfinding smertefuldt.

Et 48-ports 1U-kablet patchpanel pakker portene tæt og efterlader lidt vandret plads til kabelstyringsklemmer. Mange installatører parrer hvert 48-ports panel med en 1U horisontal kabelmanager direkte under det, hvilket ofrer 2U pr. panel, men forbedrer den langsigtede vedligeholdelse dramatisk. Et 24-ports panel i 1U giver mere vandret pusterum mellem portene, hvilket gør det nemmere at mærke og spore individuelle kabler uden at forstyrre tilstødende forbindelser.

For modulære paneler skal den ekstra dybde, der kræves af nogle keystone-jackdesigns, kontrolleres i forhold til den bageste frigang af stativet. Nogle Cat6A keystones strækker sig 2-3 tommer bag panelfladen, og i vægmonterede kabinetter med lav dybde med kun 12-14 tommers dybde kan dette gøre installation fysisk umulig uden omhyggelig forudplanlægning.

Mærkning og dokumentationspraksis

Uanset paneltype er korrekt mærkning lige så vigtig som selve hardwaren. Branchens bedste praksis kræver, at hver havn mærkes med en unik identifikator, der knytter sig til en kabelplan, der dokumenterer oprindelsespunktet, destinationen, kabelkategorien, installationsdatoen og testresultatreferencen. De fleste kvalitetspatchpaneler inkluderer en etiketstrimmelkanal under eller over portene. Brug af Brady, HellermannTyton eller lignende mærkningssystemer med varmekrympende eller selvlaminerende etiketter holder identifikatorer læsbare for 10 år selv i støvede eller fugtige omgivelser.

Installation bedste praksis for begge paneltyper

Uanset hvilken type netværkspatchpanel du vælger, sikrer et sæt konsekvente installationsmetoder, at kanalydelsen opfylder eller overgår de nominelle specifikationer.

• Oprethold pardrejning inden for 13 mm fra termineringspunktet for at minimere krydstale, især på Cat6A-installationer.
• Efterlad mindst 12 tommer serviceløkke bag panelet for at tillade genterminering uden at trække nyt kabel.
• Overskrid aldrig kablets minimale bøjningsradius - typisk 4x kabeldiameteren for uskærmet og 8x for skærmet.
• Brug et kalibreret punch-down værktøj sæt til det korrekte slagniveau for bloktypen (110 vs. Krone).
• Test hver kanal med en certificeret felttester (Fluke DSX, IDEAL SignalTEK eller tilsvarende) i henhold til TIA-568- eller ISO/IEC 11801-standarderne, før du tilmelder dig installationen.
• Gem testrapporter elektronisk og link dem til kabelplanen for hver port i systemet.
• Når du bruger modulære paneler, skal du kontrollere, at keystone-jackstikket og panelrammen er fra det samme testede system for at beskytte enhver producentgaranti eller certificering.

Ved at følge disse trin forvandles et patchpanel fra et simpelt hardwarekøb til en korrekt dokumenteret, certificerbar infrastrukturkomponent, der understøtter netværket pålideligt for 15-25 år — den typiske livscyklus for et struktureret kabelsystem, der er installeret i henhold til gældende standarder.

Almindelige fejl, når du vælger et patchpanel

Selv erfarne installatører laver lejlighedsvis valgfejl, der forårsager problemer måneder eller år efter den første implementering. Følgende er de mest almindelige og mest undgåelige.

Uoverensstemmende panelkategori med kabelkategori

Installation af Cat6A-kabel og terminering af det på et Cat6-klassificeret panel begrænser kanalen til Cat6-ydelse. Den svageste komponent i kanalen bestemmer den nominelle ydeevne for hele linket. Hvis du kører Cat6A for at understøtte 10GBase-T eller 25GBase-T, skal hver komponent - kabel, patchpanel, keystone-stik og patch-ledning - være Cat6A-klassificeret.

Ignorerer bageste kabelstyring

Bagsiden af et tæt befolket 48-ports panel kan rumme 48 individuelle kabelføringer. Uden korrekte bagerste kabelstyringsguider, J-kroge eller kabelspoler bliver disse løb til en sammenfiltret masse, der gør fremtidige tilføjelser, flytninger og ændringer (MAC'er) unødvendigt vanskelige og øger risikoen for utilsigtet kabelskade under ikke-relateret vedligeholdelsesarbejde.

Køb af ikke-systemkomponenter for at spare penge

Brug af en Panduit-panelramme med off-brand keystone-stik eller blanding af Cat6 patchpaneler med Cat6A-kabel fra en anden producent, bryder den testede systemgaranti. Producenter som Panduit, Leviton, Belden, CommScope og Legrand certificerer deres komponenter som systemer, og den certificering er kun gyldig, når komponenter fra samme familie bruges sammen. Blande mærker for at spare $2-$5 per port kan ugyldiggøre en 25-årig systemgaranti, der er væsentligt mere værd end besparelsen.

Undervurderer krav til havnetælling

En almindelig tommelfingerregel i kommercielt kabeldesign er at planlægge efter 20–30 % flere porte, end der kræves i øjeblikket . Organisationer vokser, arbejdsstationer formerer sig, og IoT-enheder spreder sig. At løbe tør for patch-panelporte tvinger enten en ny panelinstallation midt i racket eller et komplet re-design – begge dele er mere forstyrrende og dyrere end blot at installere et større panel eller yderligere paneler fra begyndelsen.
