Hvorfor bøvle med et patchpanel?

Den nederste linje: Hvorfor et patchpanel er vigtigt

Du gider med en netværk patch panel fordi det fungerer som den kritiske bro mellem de stive, permanente ledninger inde i dine vægge og den aktive elektronik i dit serverrack. Uden det risikerer du fysisk skade på dine kabler, lider af "spaghetti" ledningsrod, der gør fejlfinding umulig, og mister muligheden for nemt at omkonfigurere dit netværk. Det forvandler et kaotisk bundt af ledninger til et professionelt, mærket og skalerbart system, der beskytter din hardwareinvestering.

Beskyttelse af infrastruktur mod fysisk træthed

In-wall Ethernet-kabler, især højtydende Cat6a linjer, er typisk lavet af massive kobberledere. Selvom det er fremragende til at bære signaler over lange afstande, er massivt kobber skørt. Hvis du tilslutter disse kabler direkte til en netværksswitch, hver gang du flytter switchen eller støder et kabel, kan kobberet indeni udvikle mikrobrud.

A netværk patch panel løser dette ved at give et "statisk termineringspunkt." Kablerne i væggen er stanset ned i bagsiden af ​​panelet og bevæger sig aldrig igen. Du bruger derefter fleksible, snoede "patch cords" til at forbinde panelet med din switch. Hvis en patch ledning går i stykker, koster det et par dollars at udskifte; hvis kablet inde i din væg går i stykker, står du over for et dyrt og arbejdskrævende omtrækningsprojekt.

Forenkling af vedligeholdelse og fejlfinding

Når et enkelt værelse mister internetforbindelsen, er det et mareridt at finde den rigtige ledning i et bundt af 24 eller 48 identiske blå kabler. Et patchpanel bringer orden i dette kaos gennem standardiseret mærkning og logisk gruppering.

Effektivitetsgevinster i netværksstyring

• Ryd mærkning: De fleste paneler inkluderer indbyggede mærkningsstrimler, hvor du kan markere "Køkken", "Kontor A" eller "CCTV North".
• Hurtig stiisolering: Teknikere kan bruge en tonegenerator ved vægstikket og øjeblikkeligt finde den tilsvarende port på panelet uden at afbryde hele netværket.
• Modulær fleksibilitet: Ved at bruge et panel med keystone-stik , kan du blande og matche forskellige typer forbindelser (Cat6, Fiber, Coax) i en enkelt rackenhed.

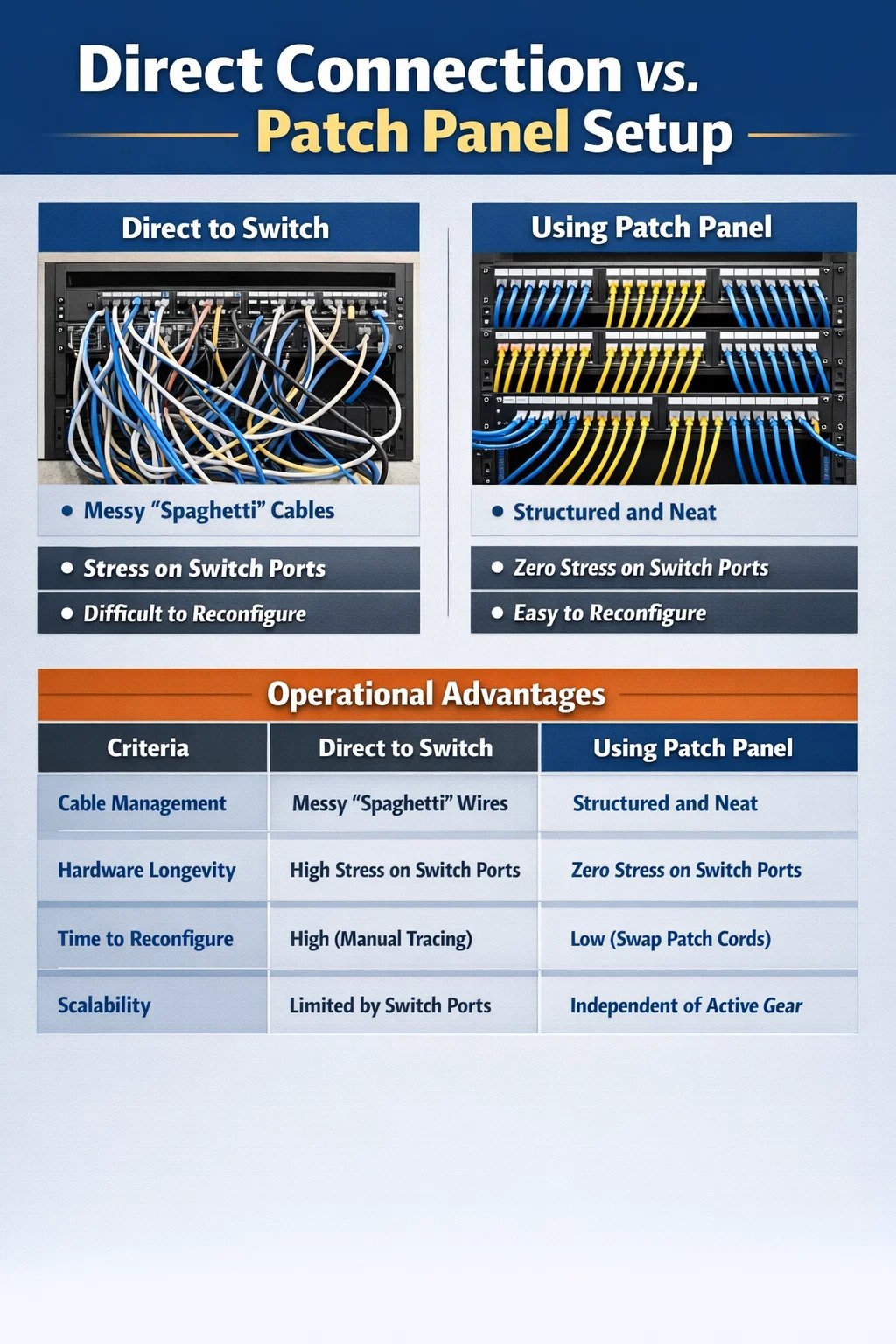

Sammenligning af Direct Connection vs Patch Panel Setup

For dem, der beslutter, om den ekstra hardware er prisen værd, skal du overveje følgende operationelle forskelle:

Fremtidssikring og opgraderingsmuligheder

Netværksteknologien udvikler sig hurtigt. I dag bruger du måske en 1Gbps-switch, men om tre år vil du måske opgradere til en 10Gbps PoE-switch til avancerede Wi-Fi 7-adgangspunkter. Hvis dine kabler er direkte forbundet til den gamle switch, indebærer opgraderingen at tage stikket ud af stikkontakten og risikere kabelskade.

Med en netværk patch panel , forbliver din permanente infrastruktur urørt. Du skifter blot kontakten ud og tilslutter nye patch-kabler. Endvidere et modulopbygget panel vha keystone-stik giver dig mulighed for at opgradere individuelle porte. For eksempel kan du erstatte et kobberstik med et fiberoptisk stik til en bestemt arbejdsstation uden at udskifte hele panelet.

I sidste ende betaler "besværet" med at installere et patchpanel sig selv, den allerførste gang, du skal flytte et stykke udstyr, identificere en brudt linje eller opgradere din netværkshastighed. Det er kendetegnende for en professionel installation, der prioriterer pålidelighed frem for genveje.
