Hvilket kabel er bedst til patchpaneler? Komplet guide

Det korte svar: Kat 6 er det mest foretrukne kabel til patchpaneler

Når det kommer til netværk patch paneler , Cat6 uskærmet parsnoet (UTP) kabel er det mest almindeligt anbefalede og udbredte valg til de fleste erhvervs- og hjemmenetværksmiljøer. Det skaber den rette balance mellem ydeevne, omkostninger og fremtidssikring. Når det er sagt, afhænger det bedste kabel til din specifikke patchpanelopsætning af dine hastighedskrav, kabellængder, interferensforhold og budget. Cat5e forbliver perfekt levedygtig for gigabit-netværk på et stramt budget, mens Cat6A er go-to for 10GbE-installationer eller højdensitetsdatacentre.

Denne guide gennemgår alle større kabeltyper, der bruges sammen med patchpaneler, forklarer de tekniske forskelle, der faktisk betyder noget i rigtige implementeringer, og hjælper dig med at træffe en sikker, informeret beslutning uden at overkomplicere det.

Forstå hvordan kabelvalg påvirker dit netværkspatchpanels ydeevne

Et netværkspatchpanel er et passivt stykke hardware - det forstærker eller regenererer ikke signaler. Hver forbindelse, du laver gennem den, er kun så god som kablet på begge sider. Kablet, du slår ned på bagsiden af ​​dit patchpanel, og patch-kablet, du sætter i fronten, bidrager begge til signalkvalitet, latency og maksimal gennemstrømning.

Vigtige elektriske egenskaber, der varierer efter kabelkategori omfatter:

• Dæmpning — signaltab over afstand. Kabler af højere kategori opretholder stærkere signaler over længere strækninger.
• Krydstale (NEXT og FEXT) — interferens mellem tilstødende ledningspar. Cat6 og Cat6A bruger strammere drejninger og fysiske separatorer for at reducere dette betydeligt.
• Båndbredde — målt i MHz bestemmer dette, hvor meget data kablet kan bære. Cat5e håndterer 100 MHz, Cat6 håndterer 250 MHz, og Cat6A når 500 MHz.
• Afkasttab — reflekteret signalenergi, der kan forringe ydeevnen ved høje hastigheder.

Fordi et patchpanel introducerer yderligere tilslutningspunkter - punch-down-termineringer på bagsiden og RJ45-porte foran - er det vigtigt at bruge en kabelkategori, der matcher eller overstiger dit panels klassificerede kategori. At blande et Cat6A patchpanel med Cat5e horisontale kørsler begrænser f.eks. øjeblikkeligt dit system til Cat5e-ydeevne, uanset hvad selve panelet er vurderet til.

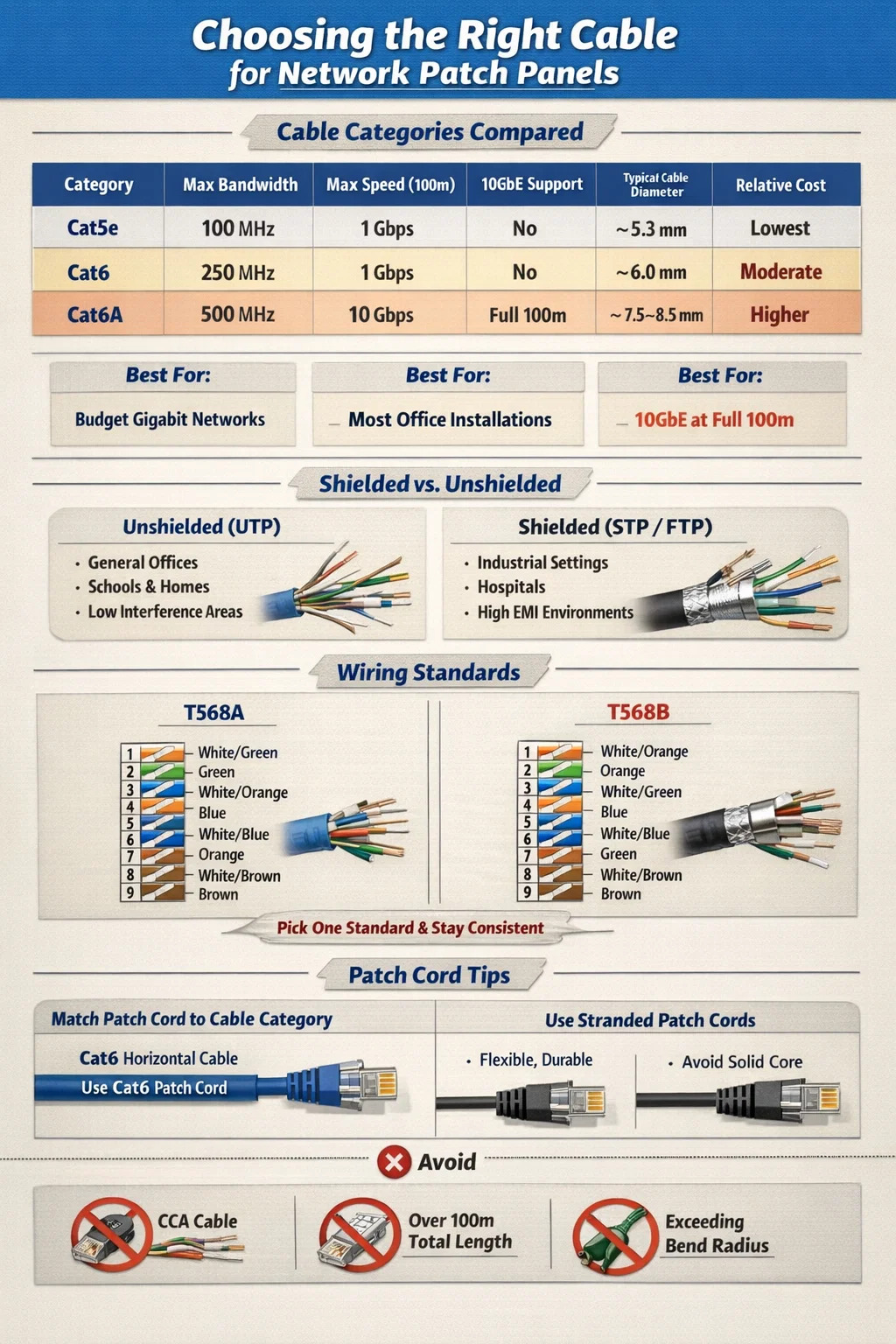

Kabelkategorier sammenlignet: Cat5e vs Cat6 vs Cat6A til patchpanelbrug

De tre kategorier, du oftest vil støde på i strukturerede kabelmiljøer, er Cat5e, Cat6 og Cat6A. Her er, hvordan de står over for hinanden i en direkte sammenligning:

Cat5e: Stadig relevant for budget-gigabit-netværk

Cat5e (forbedret kategori 5) var den dominerende strukturerede kabelstandard gennem 2000'erne og er fortsat i aktiv brug i dag. Den understøtter gigabit Ethernet (1000BASE-T) ved hele 100 meters løb og koster mærkbart mindre pr. fod end Cat6 eller Cat6A. Til eftermontering af ældre bygninger eller tilslutning af endepunkter med lav efterspørgsel som VoIP-telefoner, sikkerhedskameraer eller grundlæggende arbejdsstationer, er Cat5e parret med et Cat5e-klassificeret patchpanel helt tilstrækkeligt.

Begrænsningen er fremtidssikret. Cat5e kan ikke pålideligt understøtte 10 Gigabit Ethernet, og dens crosstalk-ydeevne er lavere end Cat6. Hvis du installerer nye kabler og forventer at opgradere din netværksinfrastruktur inden for de næste fem til ti år, giver det mere mening at bruge den lille præmie på Cat6.

Cat6: The Sweet Spot for de fleste patchpanelinstallationer

Cat6 er det mest almindeligt specificerede kabel til nye strukturerede kablingsprojekter, der involverer et netværkspatchpanel. 250 MHz-båndbredden fordobler Cat5e's kapacitet, crosstalk-ydeevnen er væsentligt bedre på grund af strammere pardrejninger og en intern plastikspline (separator), der findes i mange Cat6-konstruktioner, og den understøtter 10 Gbps-hastigheder over kortere løb på op til 55 meter.

Til et typisk kontormiljø, hvor vandret løber i gennemsnit 20-40 meter, håndterer Cat6 komfortabelt 10GbE, hvis din switch-infrastruktur understøtter det. Prispræmien over Cat5e er typisk 10-20 % pr. fod — en lille forskel, der betaler sig over installationens levetid. Cat6 patchpaneler er bredt tilgængelige i 24-ports og 48-ports konfigurationer og er kompatible med alle standard 110-stil punch-down værktøjer.

Cat6A: Det rigtige valg til 10 GbE på fuld afstand

Cat6A (Augmented Category 6) er den nuværende anbefalede standard for enhver installation, hvor 10 Gigabit Ethernet skal opretholdes på tværs af hele 100 meter vandret løb . Den fungerer ved 500 MHz båndbredde, bruger enten en afskærmet (F/UTP eller S/FTP) eller uskærmet konstruktion med meget tykkere isolering og opfylder de alien crosstalk-krav, som Cat6 ikke kan.

Afvejningen er fysisk størrelse og vægt. Cat6A-kabler er betydeligt tykkere - typisk 7,5 til 8,5 mm i diameter mod 6 mm for Cat6 - hvilket betyder strammere beregninger af ledningsfyldning, tungere kabelbakker og mere krævende bøjningsradiusstyring. Cat6A patchpaneler er også større og dyrere. Men i datacentre, sundhedsfaciliteter eller ethvert miljø, der implementerer 10GbE til skrivebordet eller edge-switche, er Cat6A det korrekte valg og er udtrykkeligt specificeret i TIA-568-C.2 for 10GBASE-T-applikationer.

Afskærmet vs uskærmet kabel: Hvilket fungerer bedre med patchpaneler?

En beslutning, der forvirrer mange netværksinstallatører, er, om de skal bruge skærmet (STP/FTP/S/FTP) eller uskærmet (UTP) kabel til patch-panelkørsler. Svaret afhænger i høj grad af dit miljø.

Når uafskærmet (UTP) kabel er det rigtige opkald

Langt de fleste netværkspatch-panelinstallationer i kommercielle kontorer, skoler, detailmiljøer og hjem bruger UTP-kabel. Det er lettere at afslutte, mere fleksibelt, lettere og billigere end skærmede alternativer. Så længe kablet holdes væk fra kilder med høj interferens - såsom fluorescerende lys-ballaster, store motorer eller parallelle strømkabler på mere end 2 meter - yder UTP fremragende.

TIA-568-standarder tillader UTP-kabel at køre inden for 5 cm fra uskærmede strømkabler og inden for 12 cm fra fluorescerende lysarmaturer. Hold disse frigange, og UTP vil give dig ren, pålidelig ydeevne uden jordingskompleksiteten af ​​afskærmede systemer.

Når skærmet kabel bliver nødvendigt

Afskærmet kabel er det rigtige valg i miljøer med betydelige elektromagnetiske interferenskilder (EMI), herunder:

• Fremstilling af gulve med tunge elektriske maskiner
• Hospitaler med MR-suiter eller højtydende billedbehandlingsudstyr
• Broadcast-studier med radiofrekvensudstyr
• Industrielle miljøer, hvor kablet skal køre i nærheden af VFD'er (variable frequency drives)
• Udendørs eller semi-udendørs installationer udsat for lynnedslag

Når du bruger skærmet kabel, skal dit patchpanel også være skærmet og korrekt jordet. Et skærmet kabel termineret på et ujordet eller uskærmet patchpanel kan faktisk fungere dårligere end UTP fordi det ikke-forbundne skjold fungerer som en antenne, der samler interferens i stedet for at afvise det. Hele den afskærmede kanal - kabel, patchpanel, keystone-stik og patch-kabler - skal jordes på et tidspunkt for at være effektiv.

T568A vs T568B: Hvilken ledningsstandard skal bruges på patchpanelet

Både T568A og T568B er gyldige TIA/EIA-ledningsstandarder til terminering af Ethernet-kabler ved patch-panelets udstansede porte. Den tekniske ydelsesforskel mellem de to er ubetydelig - begge understøtter de samme hastigheder og afstande. Den vigtige regel er konsistens: brug den samme standard gennem hele installationen .

T568B er mere almindelig i nordamerikanske kommercielle installationer og bruges af størstedelen af de færdiglavede patch-kabler, der sælges på det amerikanske marked. T568A foretrækkes i offentlige installationer (den er specificeret af den amerikanske regerings TIA-568-C standard for føderale bygninger) og er almindelig i Europa og Australien.

Hvis du udvider eller tilføjer til en eksisterende installation, skal du altid matche den standard, der allerede er i brug. Blanding af T568A og T568B inden for den samme ende-til-ende-kanal skaber en crossover, ikke en direkte forbindelse, som forhindrer dit link i at komme op på de fleste switches.

Valg af patchledning: Den anden halvdel af patchpanelkabelligningen

De fleste mennesker fokuserer helt på den vandrette kabelføring, når de tænker på, hvilket kabel de skal bruge med et patchpanel, men patchledningen, der forbinder panelporten til din switch, er lige så vigtig. En patch-ledning, der er en lavere kategori end dit vandrette kabel, skaber en flaskehals ved tilslutningspunktet.

Match patch-ledningskategorien til dit vandrette kabel

Hvis du har kørt Cat6 til dit patchpanel, skal du bruge Cat6 patch-ledninger på forsiden. Brug af Cat5e patch ledninger på et Cat6 panel og Cat6 vandret kabel begrænser kanalen til Cat5e ydeevne. Det samme gælder for Cat6A — brug altid Cat6A-klassificerede patch-ledninger med Cat6A patch-paneler og vandret kabelføring.

Standard patch-ledningslængder til tilslutning af patchpaneler til switches er typisk 0,5 m, 1 m, 2 m eller 3 m . Kortere ledninger reducerer signaltab og holder dit stativ ryddeligt. Undgå at købe patch-kabler fra uverificerede leverandører - patch-kabler af dårlig kvalitet med løse par snoninger eller substandard-stik er en af ​​de mest almindelige årsager til intermitterende forbindelsesfejl og reduceret gennemløb i ellers velbyggede strukturerede kabelsystemer.

Strandede vs Solid Conductor Patch Cords

Patch ledninger bruger strengede ledere (flere tynde ledninger viklet sammen) i stedet for solide ledere. Strandet kabel er mere fleksibelt og modstandsdygtigt over for fysisk træthed fra gentagne bøjninger og bevægelser, hvilket gør det ideelt til de korte, ofte håndterede løb mellem patchpanel og switch. Solid lederkabel - brugt til vandrette forløb - er stivere og vil revne internt, hvis det bøjes gentagne gange.

Brug aldrig fast lederkabel som en patchledning. Det vil virke i starten, men de indre ledere bliver trætte og svigter efter gentagne stikindsættelser og kabelbevægelser.

Fiberoptisk kabel og patchpaneler: En helt anden kategori

Ikke alle patchpaneler bruger kobber Ethernet-kabel. Fiberoptiske patchpaneler - også kaldet fiberdistributionspaneler eller fiberindkapslinger - bruges til backbone-kabling mellem udstyrsrum, forbindelser mellem bygninger og højdensitetsdatacenterforbindelser. De tjener en anden funktion end kobberpatchpaneler og kræver en helt anden kabelhåndteringspraksis.

Multimode vs Single-Mode Fiber på patchpanelet

Fiber patch paneler accepterer enten multimode eller single-mode fiber, og disse kan ikke udskiftes. Valget afhænger af din transmissionsafstand og anvendelse:

• OM3 multimode fiber understøtter 10GbE op til 300 meter og 40GbE op til 100 meter. Den bruger en kerne på 50 mikron og er almindelig i campus- og datacenter-backbone-applikationer.
• OM4 multimode fiber udvider 10GbE til 550 meter og 100GbE til 150 meter. Det er den foretrukne multimode-standard for nye datacenterinstallationer.
• OS2 single-mode fiber understøtter transmission over afstande på op til 10 km og længere, hvilket gør det afgørende for løb mellem bygninger eller campus.

Fiberpatchpaneler er passive enheder, der giver organiserede termineringspunkter til fiberkørsler. De egentlige fiberpatch-ledninger, der forbinder udstyr til panelet, skal bruge matchende stiktyper (LC, SC, MPO/MTP) og matchende fibertyper. Tilslutning af en multimode patch ledning til en single-mode trunk fiber resulterer i alvorligt tab af indføring og en ikke-funktionel forbindelse.

Almindelige fejl ved valg af kabel til netværkspatchpaneler

Selv erfarne netværksinstallatører laver undgåelige fejl, når de vælger og installerer kabel til patchpanelsystemer. Dette er de fejl, der oftest dukker op ved fejlfinding i den virkelige verden:

Brug af CCA-kabel (kobberbeklædt aluminium).

CCA-kabel - som bruger aluminiumsledere belagt med et tyndt kobberlag - sælges til dramatisk lavere priser end ægte kobberkabel, og det er ofte forkert mærket som standard Ethernet-kabel online. CCA-kabel bør aldrig bruges i patchpanelinstallationer. Aluminium har højere elektrisk modstand end kobber, det korroderer hurtigere ved termineringspunkter, og det opfylder ikke TIA-568 eller ISO/IEC 11801-standarderne. Mange netværksfejl, der kan spores tilbage til dårlig forbindelsesstabilitet, for stort pakketab eller PoE (Power over Ethernet)-enheder, der ikke tændes pålideligt, har vist sig at være forårsaget af CCA-kabel. Køb kun kabel fra anerkendte leverandører, som kan levere ETL- eller UL-verifikation af rene kobberledere.

Overskridelse af kanallængden på 100 meter

TIA-568-standarden specificerer en maksimal permanent forbindelse (vandret løb) på 90 meter, med de resterende 10 meter tildelt til patch-ledninger i hver ende, hvilket giver en samlet kanallængde på 100 meter. Mange installatører betragter 100 meter som den horisontale løbegrænse og tilføjer derefter patch-snore ovenpå, hvilket skubber hele kanalen forbi specifikationen. Et 95-meters vandret løb plus to 3-meters patch-ledninger er i alt 101 meter - teknisk set uden for specifikationer og potentielt upålidelige ved gigabit-hastigheder.

Uoverensstemmende kabelkategori og patchpanelvurdering

Installation af Cat6A-kabel på et Cat6-klassificeret patchpanel forhindrer dig i at opnå en certificeret Cat6A-kanal. Panelet er den lavest vurderede komponent i linket, og dets ydelseskarakteristika sætter loftet for hele kørslen. Match eller overskrid altid kabelkategorien, når du vælger et patchpanel. Det er acceptabelt at bruge et Cat6A-panel med Cat6-kabel - panelet er overspecificeret, hvilket spilder penge, men ikke skader ydeevnen. Det omvendte er ikke acceptabelt.

Ignorer bøjningsradius under installation

Ethernet-kabel har en minimal bøjningsradius, der skal overholdes under installationen. For Cat6 UTP er minimum bøjningsradius typisk fire gange kablets udvendige diameter , eller cirka 24 mm. Cat6A kræver en større bøjningsradius på grund af dens tykkere konstruktion. Kraftige bøjninger deformerer parsnoningen inde i kablet, hvilket øger krydstale og forringer signalkvaliteten - nogle gange nok til at forhindre certificeringstest i at bestå.

Sådan vælger du det rigtige kabel til dit specifikke patchpanelscenario

I stedet for at anvende en enkelt generel anbefaling, er her en praktisk beslutningsvejledning baseret på almindelige implementeringsscenarier:

• Lille kontor- eller hjemmenetværk med op til 1 Gbps switching: Cat5e UTP med et Cat5e patchpanel. Omkostningseffektiv, fuldt tilstrækkelig og nem at opsige. Ingen grund til at opgradere, medmindre du planlægger at flytte til 10GbE-switche.
• Ny installation af kommercielt kontor forventes at vare 10 år: Cat6 UTP med et Cat6 patchpanel. Giver frihøjde til 10 GbE over korte løb og leverer overlegen støjydelse i forhold til Cat5e.
• Datacenter eller højdensitetsmiljø med 10 GbE til racket: Cat6A UTP (eller F/UTP, hvis EMI er et problem) med et Cat6A patchpanel. Dette er den eneste kobbermulighed, der understøtter 10GbE ved hele 100-meters løb.
• Links mellem bygninger eller campus-rygrad: OS2 single-mode fiber med LC stik og et fiber patch panel. Kobber Ethernet er ikke egnet til løb ud over 100 meter.
• Industrielt miljø med tunge elektriske maskiner: Cat6A F/UTP eller S/FTP skærmet kabel med et jordet, skærmet patchpanel. Korrekt jording ved panelet er obligatorisk.
• Sundheds- eller uddannelsescampus med blandede PoE- og datakrav: Cat6A UTP, som håndterer de højere strømforsyningskrav til PoE (90W IEEE 802.3bt) med lavere varmeopbygning end Cat6 i bundtede kabeltræk.

Test og certificering af dit patchpanelkabelinstallation

At vælge den rigtige kabelkategori er kun det halve arbejde. Et Cat6-kabel, der er termineret forkert - med overdreven drejning af par ved punch-down, en skarp bøjning nær panelet eller en forkert ledningsstandard - vil ikke opfylde Cat6-ydelsesniveauerne, selvom det rigtige kabel blev brugt. Professionelle strukturerede kabelinstallationer verificeres med en kabelcertificeringstester, ikke kun en grundlæggende kontinuitetstester.

Kabelcertificeringstestere fra producenter som Fluke Networks (DSX-8000), IDEAL Networks eller Softing udfører målinger, herunder indføringstab, NEXT, FEXT, returtab og udbredelsesforsinkelse over hele kabelkategoriens frekvensområde. En Cat6-kanalcertificering kræver beståelse af alle parametre op til 250 MHz; Cat6A kræver 500 MHz. En bestået certificeringsrapport er den eneste pålidelige bekræftelse af, at din kombination af kabel og patchpanel vil fungere som specificeret .

Til mindre gør-det-selv-installationer bekræfter en grundlæggende ledningsmapping-tester korrekte benforbindelser og identificerer splitpar, åbner og shorts - de mest almindelige punch-down-fejl. Selvom dette ikke bekræfter ydeevnen, fanger det ledningsfejl, før udstyret tilsluttes.
