Har jeg brug for en switch, hvis jeg har et patchpanel?

Det korte svar: Ja, du har stadig brug for en switch

Et patchpanel og en netværksswitch er ikke udskiftelige - de tjener helt forskellige formål, og du har brug for begge til et fungerende kablet netværk. A netværk patch panel er en passiv enhed: den organiserer og afslutter kabelføringer fra hele dit hjem eller bygning til ét centralt sted. Den dirigerer ikke trafik, tildeler IP-adresser eller leverer nogen som helst aktiv netværksfunktionalitet. En switch er på den anden side en aktiv enhed, der rent faktisk flytter data mellem tilsluttede enheder.

Tænk på et patchpanel som en telefonoperatørs omstillingsbord fra en gammel film - det holder alle forbindelser pænt på ét sted, men der sker ikke noget, før nogen (kontakten) rent faktisk forbinder opkaldene. Uden en switch nedstrøms er dit patchpanel bare en dyr kabelorganisator. Enheder, der er tilsluttet porte på patchpanelet, vil slet ikke have nogen netværksforbindelse.

Standardopsætningen i næsten alle kablede installationer ser sådan ud: Struktureret kabling løber fra vægudtag gennem hele bygningen tilbage til et centralt rack eller skab, hvor hvert kabel ender på bagsiden af ​​patchpanelet. Korte patch-kabler på fronten af ​​panelet forbinder derefter individuelle porte til tilsvarende porte på en netværksswitch. Switchen binder alt sammen og forbinder opstrøms til din router eller ISP-gateway.

Hvad et patchpanel faktisk gør

A netværk patch panel er et termineringspunkt - intet mere, intet mindre. I praksis slår installatører individuelle ledere ned fra hvert Cat5e, Cat6 eller Cat6A kabel ind på bagsiden af ​​panelet ved hjælp af et stanseværktøj. Dette skaber en permanent, solid forbindelse mellem hver lang kabelføring og panelets port. Forsiden af ​​panelet præsenterer RJ45-stik, som accepterer standard patchkabler.

Værdien af ​​et patchpanel handler næsten udelukkende om organisation og fleksibilitet. Uden en sådan ville du have snesevis af kabelføringer hængende løs i dit udstyrsstativ eller -skab, som hver skal være lang nok til at nå direkte til din switch. Hver gang du ville omfordele, hvilket rum der forbindes til hvilket VLAN eller hvilken switchport, flyttede du store, stive permanente kabler. Med et patchpanel forbliver de permanente løb permanent på plads, og du skifter blot korte, fleksible patchkabler ud på fronten.

Der er ingen signalforstærkning, ingen databehandling og ingen intelligens inde i et passivt patchpanel. Elektrisk er det i det væsentlige kun et sæt stik. Signalet, der kommer ind i port 12 på bagsiden, forlader port 12 på forsiden, helt uændret. Dette er grunden til, at patchpaneler nogle gange kaldes "dum" paneler - og det er også derfor, de er ekstraordinært pålidelige. Der er næsten intet at fejle.

Almindelige patchpaneltyper

• Cat5e patchpaneler: Understøttelse af op til 1 Gbps, velegnet til ældre installationer eller budgetbygninger, hvor 10G ikke er nødvendig.
• Cat6 patch paneler: Understøtter 1 Gbps pålideligt i fuld længde og op til 10 Gbps over korte ture (op til ca. 55 meter). Det mest almindelige valg i dag.
• Cat6A patchpaneler: Understøtter 10 Gbps ved hele 100-meters løb. Større, dyrere og bruges i kommercielle miljøer eller fremtidssikrede hjemmeopsætninger.
• Keystone patchpaneler: Brug aftagelige keystone-stik, der giver fleksibilitet til at blande forskellige kabeltyper eller standarder i et enkelt panel.
• Gennemføringspatchpaneler: Har hun-til-hun-koblinger på begge sider, som er nyttige, når du skal forbinde to kabelføringer sammen uden en kontakt.

Standard patchpaneler monteres i et 19-tommers udstyrsstativ og bruger 1U rackplads pr. 24 porte, hvilket gør dem ekstremt pladseffektive. Et 48-ports panel i 2U kan afslutte kabelføringer fra 48 rum eller lokationer.

Hvad en netværksswitch faktisk gør

En netværksswitch er en aktiv Layer 2 (og nogle gange Layer 3) enhed, der videresender Ethernet-rammer mellem tilsluttede enheder baseret på MAC-adresser. Når en enhed tilsluttet port 4 på en switch ønsker at kommunikere med en enhed på port 17, læser switchen destinationens MAC-adresse i Ethernet-rammen, slår den op i dens MAC-adressetabel og sender kun rammen til port 17 - ikke til alle porte. Dette er fundamentalt forskelligt fra en ældre hub, som ville udsende hver pakke til hver port uanset.

Moderne administrerede switche gør betydeligt mere: De understøtter VLAN'er til netværkssegmentering, Quality of Service (QoS)-indstillinger, der prioriterer tidsfølsom trafik som VoIP eller videoopkald, portspejling til netværksovervågning, linkaggregation (LACP) til at forbinde flere porte til en enkelt forbindelse med højere båndbredde og detaljerede trafikstatistikker pr. port. En ikke-administreret switch videresender simpelthen trafik automatisk uden konfigurationsgrænseflade, hvilket er fint til små hjemmenetværk.

Til de fleste hjemme- og små kontoropsætninger, en uadministreret gigabit-switch med 8 eller 16 porte koster mellem $20 og $60 og giver alt det nødvendige. En administreret switch med 24 porte starter omkring $150-$200 for entry-level modeller og skaleres betydeligt op for enterprise-grade hardware med 10G uplinks.

Sådan fungerer patchpaneler og switches sammen

At forstå forholdet mellem et patchpanel og en switch er nøglen til planlægning af enhver struktureret kabelinstallation. De to enheder bruges næsten altid side om side i samme rack, forbundet med hinanden via korte patch-kabler. Her er den komplette datasti fra en enhed i et rum til internettet:

1. En computer tilsluttes en vægplade i et rum ved hjælp af et kort patchkabel.
2. Vægpladen forbindes til en lang struktureret kabelføring (typisk Cat6), der går gennem vægge og lofter tilbage til netværksskabet eller stativet.
3. Denne kabelføring ender på bagsiden af ​​patchpanelet ved en bestemt nummereret port.
4. Et kort patchkabel foran på panelet forbinder denne port med en nummereret port på switchen.
5. Switchen behandler trafik og forbinder opstrøms til routeren via et andet kabel.
6. Routeren administrerer internetadgang og opretter forbindelse til ISP-modemet eller ONT.

Patch-panelet er trin 3-4 i den sti. Fjern det, og kabelføringerne fungerer stadig - du ville bare slutte dem direkte til switchen - men du mister alle de organisatoriske fordele. Dette er faktisk almindeligt i mindre installationer: Hvis du kun har 4-6 kabelføringer, springer mange mennesker over patchpanelet helt og afslutter hver kabelføring direkte med et RJ45-stik, der sættes direkte i kontakten. Afvejningen er, at omfordeling eller fejlfinding af forbindelser bliver mere rodet, efterhånden som antallet af kørsler vokser.

Det giver mening at springe patchpanelet over

Der er legitime scenarier, hvor du helt kan give afkald på patchpanelet:

• Du har færre end 6 kabelføringer og forventer ikke udvidelse.
• Kablerne behøver aldrig at blive omfordelt til forskellige switch-porte eller VLAN'er.
• Du har et stramt budget og ønsker den enklest mulige opsætning.
• Installationen er midlertidig eller vil alligevel blive omkonfigureret væsentligt i den nærmeste fremtid.

Men selv i små opsætninger anbefaler mange installatører et patchpanel, fordi omkostningsforskellen er minimal - et grundlæggende 12-ports Cat6 patchpanel koster omkring $15-$25 - og det forenkler dramatisk fremtidige ændringer. Udskiftning af et patchkabel tager 10 sekunder; genterminering eller omlægning af en permanent kabelføring tager betydeligt længere tid.

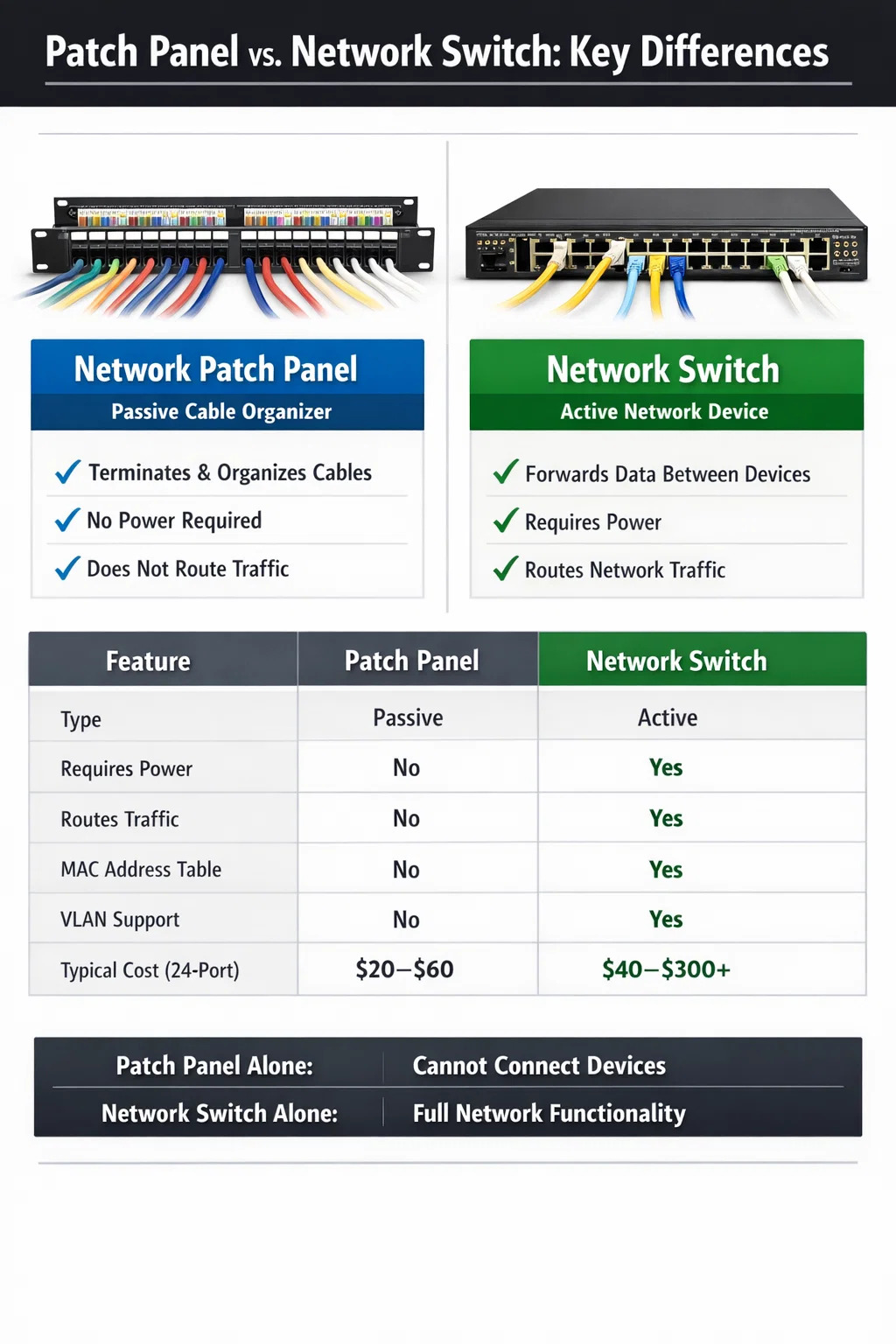

Patch Panel vs Switch: Side-by-Side sammenligning

Tabellen nedenfor opsummerer de vigtigste forskelle mellem disse to enheder for at gøre det helt klart, hvorfor ingen af dem alene er tilstrækkelige til et komplet kablet netværk:

Bemærk den sidste række: en switch kan fungere uden et patchpanel, men et patchpanel kan ikke levere nogen netværksfunktion uden en switch. Dette bekræfter, at hvis du kun skal vælge én, er switchen den enhed, der ikke kan forhandles.

Har du brug for begge dele til et hjemmenetværk?

For et hjemmenetværk med struktureret kabling - hvilket betyder, at kablet løber ind i vægudtag i flere rum - er det praktiske svar: ja, du har stor gavn af at have begge dele . Men patchpanelet er valgfrit fra et rent funktionelt synspunkt, mens kontakten er obligatorisk.

Her er et realistisk scenarie: du har kørt Cat6-kabel til seks værelser i dit hus. Du har en stue, hjemmekontor, soveværelse, to ekstra værelser og en garage. Hvert kabel ender i det forsyningsskab, hvor dit ISP-udstyr bor. Dine muligheder er:

Mulighed A: Patch Panel Switch

Alle seks kabler løber ned i bagsiden af et 12-ports patchpanel. Seks korte patch-kabler på fronten forbinder hver panelport til switchen. Switchen uplinks til routeren. Samlede ekstra omkostninger i forhold til en switch-only opsætning: omkring $20-$30 for et grundlæggende patchpanel med 12 porte. Fordele: dit skab er organiseret, kabler er mærket, og det tager få sekunder at tildele ethvert rums forbindelse til en anden switchport eller VLAN.

Mulighed B: Direkte til at skifte (ingen patchpanel)

Hver kabelføring får et RJ45-stik krympet i enden og sættes direkte i kontakten. Dette fungerer perfekt og sparer $20-$30. Ulempen er, at hvert kabel skal være langt nok til at nå kontakten direkte, og der er ikke noget fleksibelt omfordelingslag – flytning af en forbindelse betyder fysisk at trække stikket ud og omdirigere stive permanente kabler.

For seks eller færre løbeture i hjemmet er Mulighed B virkelig fin. For 12 eller flere kørsler, eller enhver installation, der kan vokse, a netværk patch panel er stærkt den lille investering værd.

Specialtilfælde: Patchpaneler med indbygget switching

Der er produkter på markedet, der kombinerer patch-panelfunktionalitet med switching - nogle gange kaldet "smart patch-paneler" eller "intelligente patch-paneler." Dette er nicheprodukter, der primært er rettet mod datacentre, der automatisk skal spore fysiske lagforbindelser. De bruger sensorer og software til at logge, hvilket patchkabel, der er tilsluttet til hvilken port, og hjælper med dokumentation og revision i store miljøer med tusindvis af forbindelser.

Selv intelligente patchpaneler er dog ikke netværksswitches. De kræver stadig en downstream-switch for at give faktisk netværksforbindelse. De er et tilføjelseslag til administration, ikke en erstatning for at skifte hardware. Priserne for disse systemer starter i hundredvis af dollars pr. panel og skalerer hurtigt - de er ikke relevante for installationer i hjemmet eller små kontorer.

Der er også PoE (Power over Ethernet) injektorpaneler, der kan tilføje PoE-kapacitet til en ikke-PoE-switch, men igen, disse fungerer sammen med en switch, ikke i stedet for en. For de fleste mennesker, der læser dette, er et standard passivt patchpanel parret med en standardafbryder den rigtige tilgang.

Sådan størrelser du din switch og patchpanel korrekt

En af de mest almindelige fejl i hjemmet og små kontorinstallationer er at købe hardware, der er for lille til fremtidige behov. Tilføjelse af et andet patchpanel eller switch senere introducerer yderligere kompleksitet og omkostninger. Her er praktiske retningslinjer for dimensionering:

Størrelse af patchpanel

• Tæl dine nuværende kabelføringer, og tilføj derefter mindst 25–50 % til fremtidig udvidelse. Hvis du har 16 kørsler nu, så køb et 24-ports panel.
• Standard patchpaneler til boliger kommer i konfigurationer med 12, 24 og 48 porte. 24-porten er den mest alsidige til hjemmebrug og mindre kontorbrug.
• Sørg for, at panelkategorien (Cat5e, Cat6, Cat6A) matcher eller overstiger din kabelkategori. At blande et Cat6A-kabel med et Cat5e patchpanel begrænser din hastighed til Cat5e-ydelse.

Skift størrelse

• Tæl dine patch-panelporte plus eventuelle yderligere enheder, der forbinder direkte til switchen (NAS, servere, WAP'er). Tilføj 2-4 porte overhead.
• Hvis du planlægger at forsyne adgangspunkter eller IP-kameraer direkte over Ethernet, skal du vælge en PoE-switch. Standard PoE giver op til 15,4W pr. port; PoE giver op til 30W. De fleste moderne WiFi 6-adgangspunkter kræver PoE eller højere.
• Til hjemmebrug er en uadministreret gigabit-switch normalt tilstrækkelig. Hvis du vil have VLAN'er - for eksempel adskille IoT-enheder fra dit hovednetværk - har du brug for en administreret switch.
• Overvej en SFP uplink-port, hvis du måske ønsker en 10G-forbindelse til en NAS eller server i fremtiden, selvom du ikke har brug for det i dag.

En typisk velplanlagt hjemmestativ til et mellemstort hus kan omfatte en 24-ports Cat6 patchpanel, en 24-ports gigabit-administreret switch og en router , alt sammen monteret i et 6U eller 9U vægmonteret stativ. Samlede udstyrsomkostninger for denne form for opsætning løber omkring $200-$400 afhængigt af mærkevalg og om PoE er nødvendig.

Mærkning og dokumentation: Det trin, de fleste springer over

At have både et patchpanel og en switch betaler sig kun fuldt ud, hvis du mærker begge korrekt. Den mest frustrerende situation i ethvert kablet netværk er at stå foran et stativ fyldt med patch-kabler uden nogen idé om, hvilken port der forbinder til hvilket rum. En kabeltester med en tonegenerator løser dette problem, hvis det sker, men god mærkning forhindrer det helt.

Bedste praksis er at tildele hvert kabelløb et nummer eller en kode, før du installerer det. Mærk f.eks. hvert kabel i begge ender - ved stikkontakten og ved patchpanelet - med samme identifikator: "LR-1" for stueport 1, "OFF-1" for kontorport 1 og så videre. Marker den tilsvarende patchpanelport med den samme etiket ved hjælp af en etiketmaskine eller trykte portindsatser. Dokumenter derefter kortlægningen mellem patchpanelporte og switchporte i et simpelt regneark eller netværksdiagram.

Dette tager 30-60 minutter ekstra under installationen og sparer enorme mængder tid ved senere fejlfinding. Et umærket patchpanel med 24 porte og en blanding af identiske grå patchkabler er næsten umuligt at administrere effektivt , især hvis en anden skal arbejde på netværket senere.

Almindelige fejl, når du bruger et patchpanel og skifter sammen

Selv erfarne installatører støder ind i undgåelige problemer. Her er de hyppigste fejl:

• Brug af patchkabler af dårlig kvalitet: De lange permanente kabeltræk er normalt af høj kvalitet, men folk bruger ofte billige patchkabler mellem panelet og switchen. Dårlige patchkabler forårsager periodiske forbindelsesproblemer, som er irriterende at diagnosticere. Brug kabler, der er klassificeret til mindst samme kategori som dine strukturerede kabler.
• Forkert punch-down teknik: Hver leder skal slås ned i den korrekte position i henhold til enten T568A eller T568B ledningsstandarder - og begge ender af hver kabelføring skal bruge den samme standard. Blanding af T568A ved stikkontakten og T568B ved patchpanelet giver et krydset par og ingen forbindelse.
• Overskridelse af kanalgrænsen på 100 meter: Den samlede kanallængde - permanent kabelføring plus patchkabler i begge ender - må ikke overstige 100 meter for Cat5e og Cat6. Patch-kablerne ved stikkontakten og ved stativet tæller begge med i denne total. Hold patch-kabler korte (0,5-1 meter i hver ende) for at bevare så meget af budgettet på 100 meter som muligt til den permanente kørsel.
• Køb af den forkerte patchpanelkategori: Som tidligere nævnt skal patchpanelet matche din kabelkategori. Installation af et Cat5e-panel på Cat6A-kørsler er en almindelig og kostbar fejl, der permanent begrænser din ydeevne.
• Ingen kabelhåndtering: Uden vandrette kabelmanagere mellem patchpanelet og switchen, hænger patch-kabler sammen og filtres ind i et uoverskueligt rod i løbet af måneder. Et 1U kabelstyringspanel mellem hvert stykke udstyr koster omkring $10-$15 og er det værd.
• Ikke test kører efter opsigelse: Brug altid en grundlæggende kabeltester på hver kørsel efter punch-down, før du lukker vægge eller trækker nye kabler igennem. Test af hver kørsel tager omkring 30 sekunder og afslører straks eventuelle ledningsfejl, åbne par eller kortslutninger.

Resumé: Den rigtige måde at tænke på patchpaneler og switches

A netværk patch panel er et organisatorisk værktøj til struktureret kabelføring. Den er fuldstændig passiv, kræver ingen strøm og giver ingen netværksfunktionalitet alene. En netværksswitch er den aktive hjerne i dit kablede netværk - uden den kommunikerer intet. Du skal bruge en switch, uanset om du bruger et patchpanel.

Patchpanelet er valgfrit i den forstand, at du kan køre kabelføringer direkte til en switch og springe panelet helt over. Men for enhver installation med mere end en håndfuld kabelføringer betaler patchpanelet sig selv i organisation, fleksibilitet og sparet tid. Et 24-ports Cat6 patch-panel koster mindre end $40 og gør administrationen af ​​et struktureret kabelsystem dramatisk nemmere i de kommende år.

Hvis du planlægger en ny installation, så køb begge dele. Match dem til den samme kabelkategori, mærk alt tydeligt, brug kvalitetspatchkabler mellem dem, og du vil have en kablet netværksinfrastruktur, der kan betjene dit hjem eller kontor pålideligt i et årti eller mere med minimal vedligeholdelse.
