Hvad er et patch panel netværk? Jeg skal fortælle dig svaret.

Et netværkspatchpanel er som det "centrale kontrolpanel" eller "junction box" i hele netværkskabelsystemet.
Hvis du sammenligner netværksportene på væggene i din virksomhed eller dit hjem med stikkontakter, så er patchpanelet "strømskinnen", der centralt styrer disse stikkontakter.

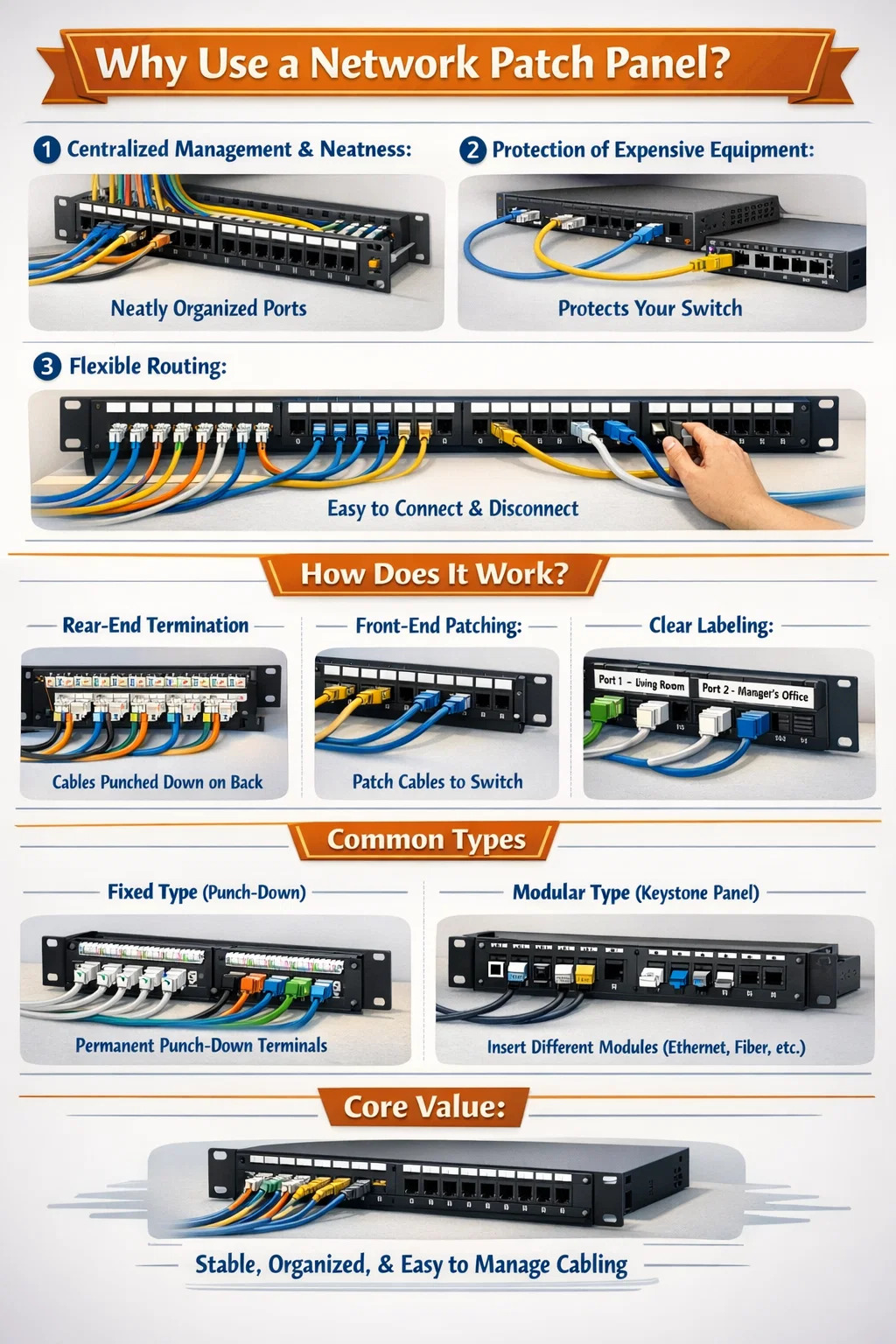

1️⃣ Hvorfor bruge en Network Patch Panel ?

Centraliseret ledelse og orden:

Forestil dig, hvis du havde netværkskabler fra 20 rum direkte forbundet til en switch; hvis kablerne bliver viklet sammen, ville det være noget rod. Med et netværkspatchpanel er alle de lange kabler, der kommer ud af væggene, pænt fastgjort til bagsiden af ​​panelet, mens fronten har en række pænt arrangerede porte.

Beskyttelse af dyrt udstyr:

Netværkskablerne i væggene er normalt ret stive (enkeltstrenget kobberkerne), og hyppig til- og frakobling kan let bryde eller beskadige switchens porte. Ved hjælp af et patchpanel kan du forbinde patchpanelet og switchen med fleksible patchkabler. Selvom der er behov for hyppige forbindelsesændringer, vil kun de billige patchkabler blive beskadiget, ikke hovedkablerne i væggen.

Fleksibel routing:

Hvis du ønsker at give netværksadgang til rum 1, skal du blot finde den tilsvarende port på netværkspatchpanelet og tilslutte den til switchen med et kort patchkabel. Vil du afbryde forbindelsen? Tag bare patch-kablet ud; der er ingen grund til at røre ved kablerne i væggen.

2️⃣ Hvordan virker det?

Afslutning på bagsiden: Netværkskablerne (normalt Cat6 eller Cat6a), der trækkes fra forskellige rum under renovering, "termineres" på bagsiden af ​​patchpanelet. Denne proces kaldes "nedstansning", og kabelenderne er permanent fastgjort der og bevæger sig ikke.
Front-end Patching: Forsiden af ​​patchpanelet har en række standard netværkskabelgrænseflader. Du bruger blot korte netværkskabler (patch-kabler) til at forbinde portene på patchpanelet til den tilstødende netværksswitch, og netværket er tilsluttet.
Klar mærkning: Patch-paneler har normalt etiketåbninger. Du kan tydeligt mærke "Port 1 - Living Room", "Port 2 - Manager's Office", hvilket gør fejlfinding af netværksproblemer meget nemmere.

3️⃣ Almindelige typer

Fast type (Punch-down type): Grænsefladerne er allerede fastgjort på panelet; du trykker blot trådkernerne på plads.
Modulær type (tom paneltype): Panelet har kun huller; du kan indsætte forskellige typer keystone-stik efter behov (f.eks. kan nogle huller monteres med netværkskabelmoduler, andre med fiberoptiske moduler). Denne metode er den mest fleksible og er i øjeblikket en meget populær tilgang.

4️⃣ Kerneværdi

Formålet med et netværkspatchpanel er ikke at gøre netværket hurtigere, men at gøre det mere stabilt, æstetisk tiltalende og lettere at vedligeholde. Det er skillelinjen mellem professionel og rodet kabling.
