Hvad er en Keystone Jack i netværk?

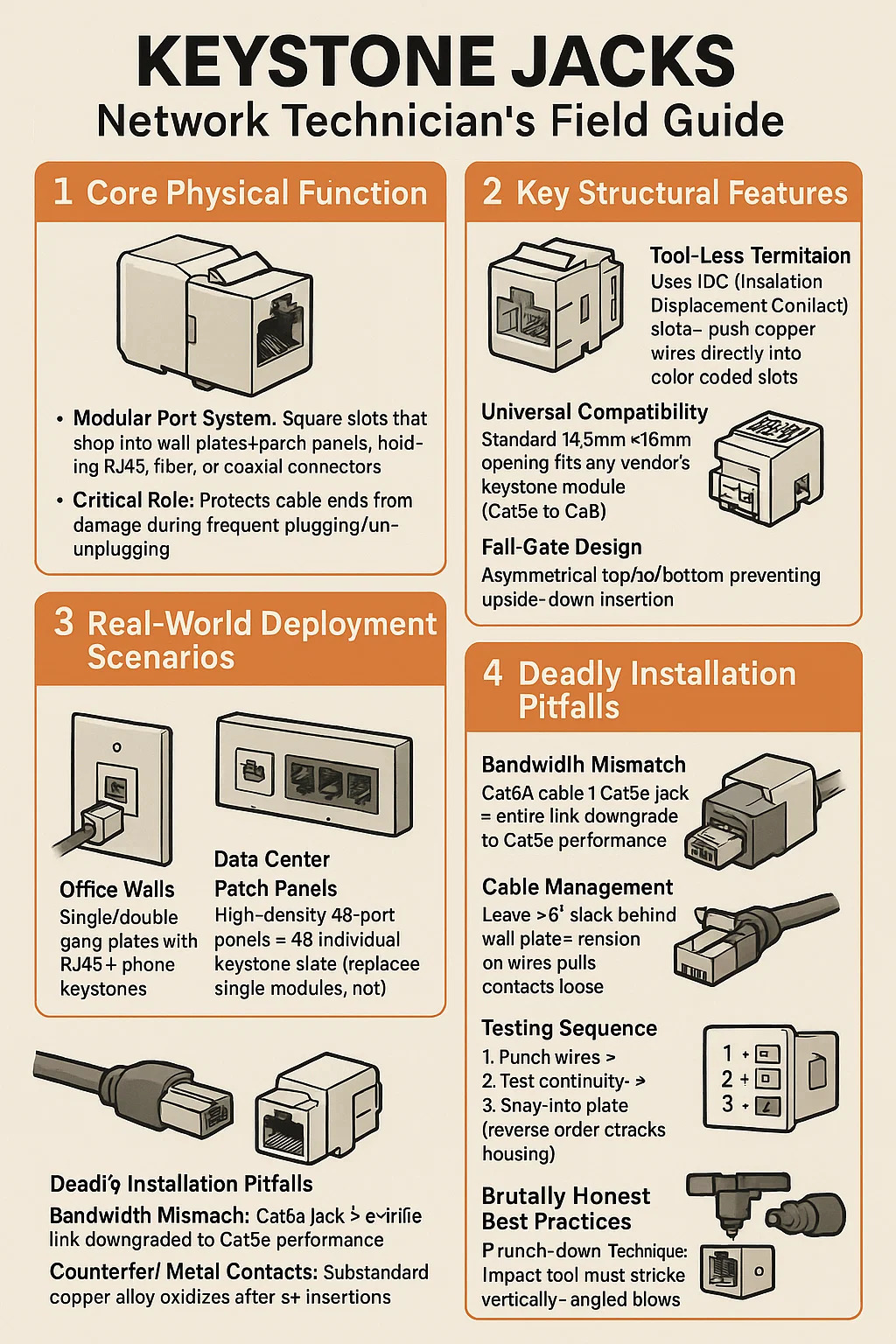

Keystone Jacks : Netværksteknikerens feltguide

1. kerne fysisk funktion

Modulært portsystem: firkantede slots, der klikker i vægplader/patchpaneler, holder RJ45, fiber eller koaksiale stik. Konverterer kabler i væggen til brugertilgængelige porte.
Kritisk rolle: Beskytter kabel slutter mod skader under hyppig tilslutning/frakobling.

2. nøgle strukturelle funktioner

Værktøjsløs afslutning: Bruger IDC (isoleringskontakt) Slots-Push Copper Wires direkte i farvekodede slots; Blades gennemborer isolering til kontakt.
Universalkompatibilitet: Standard 14,5 mm × 16mm åbning passer til enhver leverandørs keystone -modul (CAT5E til CAT8).
FAIL-SAFE DESIGN:
Asymmetrisk top/bund forhindrer indsættelse på hovedet.
T568A/B Ledningsdiagrammer støbt til boliger.

3. Virkelig implementeringsscenarier

Kontorvægge: Enkelt/dobbelt bande -plader med RJ45 -telefonstystones (data/stemmeseparation).
Paneler med datacenter: 48-portpaneler med høj densitet = 48 individuelle keystone-slots (udskift enkeltmoduler, ikke hele panelet).
Hybridmiljøer: Kontrolrumspaneler MIX RJ45 LC Fiber HDMI Keystones (f.eks. CCTV -overvågningsstationer).

4. dødbringende faldgruber

Båndbredde Mismatch: Cat6a Cable Cat5e Jack = Hele link nedgraderet til Cat5e Performance.
Forfalskede metalkontakter: substandard kobberlegering oxideres efter 5 indsættelser → pakketab (efterspørgselsfosfor bronzekontakter).
Beskyttende uvidenhed: Brug af afskærmede stik med UTP -kabel skaber jordsløjfer (Hum/Interferens).

5. Brutalt ærlig bedste praksis

Punch-down-teknik: Impact Tool skal slå lodret-angrebede blæser Nick-ledere.
Kabelstyring: Forlad ≥6 "Slak bag vægpladen - Tension på ledninger trækker kontakter løs.
Testsekvens:
Punch ledninger → 2. Testkontinuitet → 3. Snap i plade (omvendt ordre revner hus).
