Hvordan ser et patchpanel ud?

Direkte svar: Sådan ser et patchpanel ud

A netværk patch panel ligner en robust, rektangulær metal- eller plastramme, typisk 19 tommer bred, med en række nummererede pellerte på forsiden og et ledningsorganiseringsområde på bagsiden. Det fungerer som et statisk omstillingsbord, hvor alle permanente netværkskabler fra forskellige rum afsluttes, hvilket giver et pænt og centraliseret punkt til netværksstyring.

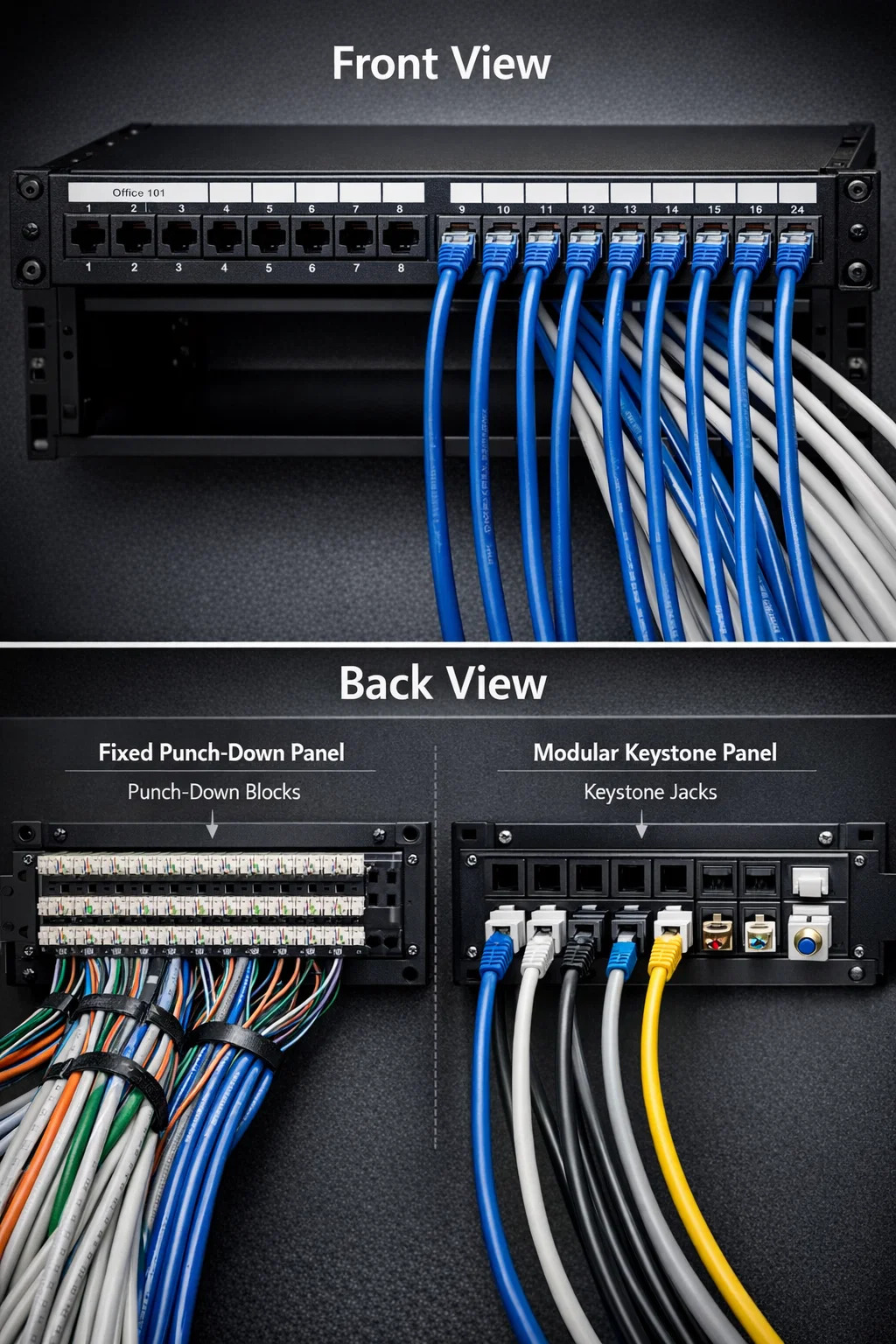

Fysiske nøglekomponenter i et patchpanel

For at forstå den visuelle identitet af en netværk patch panel , er det nyttigt at dele den op i dens to adskilte sider: den brugervendte front og infrastrukturen vender tilbage.

Frontpanelet: Tilslutningsmuligheder og etiketter

Forsiden er det, du ser, når du åbner et serverrack eller et ledningsskab. Den består af:

• Nummererede porte: De fleste almindelige paneler har 12, 24 eller 48 porte designet til at acceptere standard RJ45-stik.
• Mærkningsstrimler: Hvidt mellemrum over eller under porte, der bruges til at identificere, hvilket rum eller hvilken enhed hver port tilsluttes (f.eks. "Office 101").
• Montering af ører: Huller i den yderste venstre og højre ende bruges til at skrue panelet ind i et 19-tommers udstyrsstativ.

Bagpanelet: Kabelterminering

Ryggen er der, hvor de "tunge løft" sker. Afhængigt af designet vil du se en af to ting:

• Punch-down blokke: Rækker af plastik "tænder", hvor individuelle kobbertrådspar presses ind i metalslidser.
• Keystone åbninger: Tomme firkantede huller i et "modulært" panel hvor individuelle keystone-stik er snappet ind.

Sammenligning af forskellige stilarter af patchpaneler

Ikke alle paneler ser identiske ud. Det visuelle design dikterer ofte, hvor meget fleksibilitet installatøren har under opsætningen.

Visualisering af det installerede miljø

I et praktisk scenarie, såsom et medieskab til hjemmet eller et forretningsserverrum, en netværk patch panel sidder aldrig alene. Dens udseende er defineret af kablerne forbundet til den.

Når det er fuldt installeret, vil du se et vandfald af kabler, der kommer ind på bagsiden, som er pænt bundet med lynlås eller velcro-styret. På forsiden, korte patchkabler (normalt 0,5 fod til 3 fod i længden) bygge bro mellem panelet og en netværksswitch. Dette skaber et rent, lodret "patching"-look, der forhindrer det sammenfiltrede "spaghetti"-rod, der ofte findes i amatøropsætninger.

Standard dimensioner: De fleste paneler optager 1U (1,75 tommer) or 2U (3,5 tommer) lodret plads i et stativ, hvilket gør dem utrolig slanke på trods af antallet af forbindelser, de håndterer.
