Afskærmede eller uafskærmede keystone-stik? Hvornår skal man tænke på beskyttelse mod EMI?

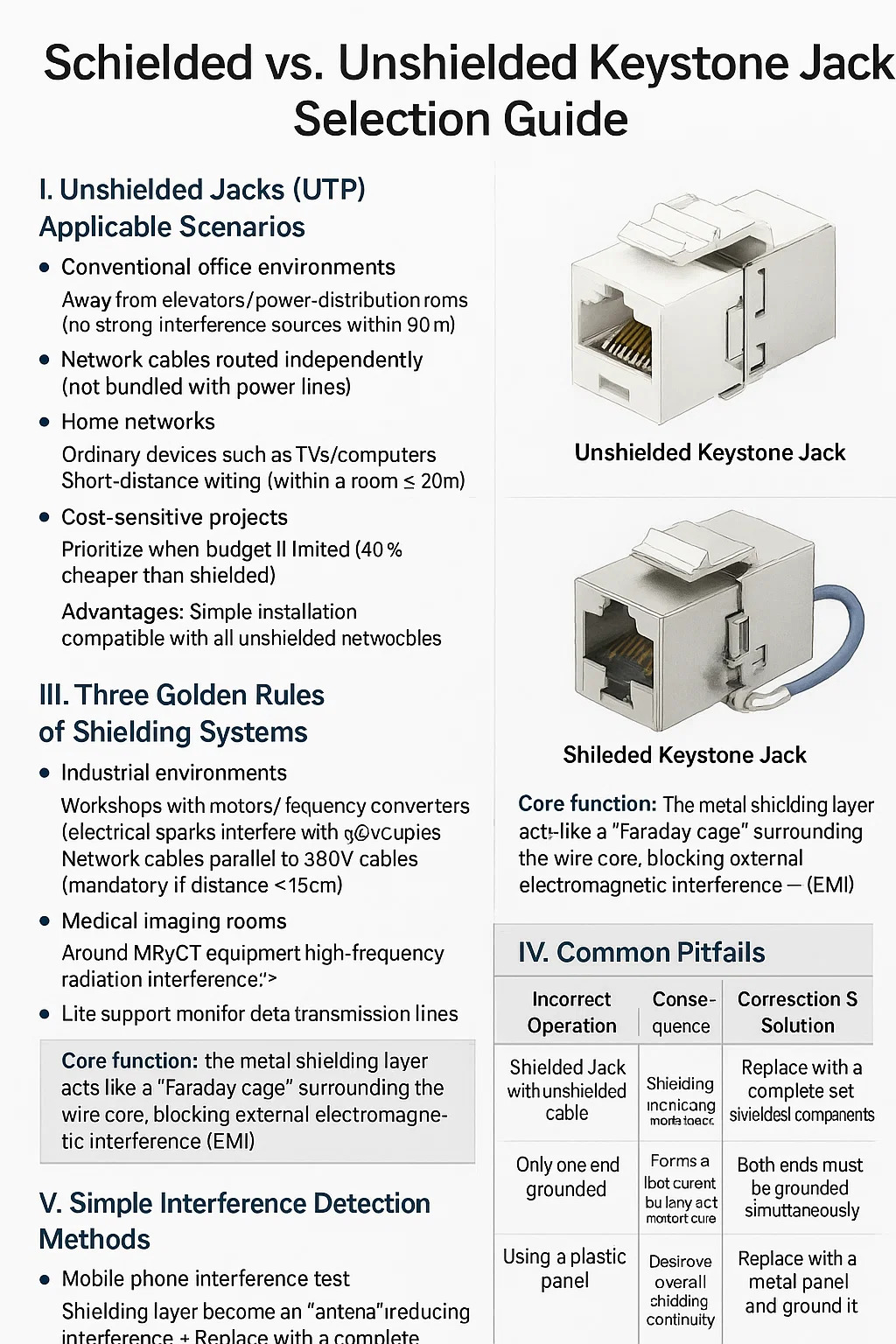

Afskærmet vs. Uafskærmet Keystone Jack Valgvejledning

I. Uafskærmede stik (UTP) Gældende scenarier

● Konventionelle kontormiljøer

Væk fra elevatorer/strømfordelingsrum (ingen stærke interferenskilder inden for 30 meter)
Netværkskabler føres uafhængigt (ikke bundtet med strømledninger)

● Hjemmenetværk

Almindelige enheder såsom TV/computere
Kortdistance ledninger (inden for et rum ≤ 20 meter)

● Omkostningsfølsomme projekter

Prioriter, når budgettet er begrænset (40 % billigere end afskærmet)
Fordele: Enkel installation, kompatibel med alle uskærmede netværkskabler

II. Scenarier, hvor skærmede stik (STP/FTP) er påkrævet

● Industrielle miljøer

Værksteder med motorer/frekvensomformere (elektriske gnister forstyrrer netværkssignaler)
Netværkskabler parallelt med 380V kabler (obligatorisk hvis afstand < 15 cm)

● Medicinske billedbehandlingsrum

Omkring MR/CT-udstyr (højfrekvent strålingsinterferens)
Livsunderstøttende monitor datatransmissionslinjer

● Udendørs områder med høj risiko

Antenner nær basestation (elektromagnetisk interferens)
Områder, der er tilbøjelige til tordenvejr (afskærmningslaget kan lede induceret lynnedslag)
Kernefunktion:
Metalafskærmningslaget fungerer som et "Faraday-bur", der omgiver trådkernen og blokerer for ekstern elektromagnetisk interferens (EMI)

III. Tre gyldne regler for afskærmningssystemer

● Fuld afskærmning:

Netværkskabel Keystone Jack RJ45-stik skal alle være afskærmet (fejl i en komponent gør systemet ineffektivt)

● Dobbelt-ende jording:

Jording af patchpanelet ved kabinettets ende
Jording af kontaktens metalhus ved udstyrsenden

● Antioxidationsvedligeholdelse:

Jordingskontakter skal slibes hver sjette måned (for at forhindre rust i at forårsage jordsvigt)

IV. Almindelige faldgruber

V. Simple interferensdetektionsmetoder

● Mobiltelefoninterferenstest:

Hold telefonen tæt på netværkskablet under et opkald → Hvis du hører en "summende" lyd, er der interferens

● Multimeterdetektionsmetode:

Mål spændingen mellem netværkskablet og jordledningen > 1V → Jording skal kontrolleres

● Praktisk stresstest:

Ping gatewayen, mens kopimaskinen arbejder → Hvis pakketabsraten overstiger 5 %, skal den blokeres.
