Hvordan genbruger man keystone-stik og felttermineringsstik?

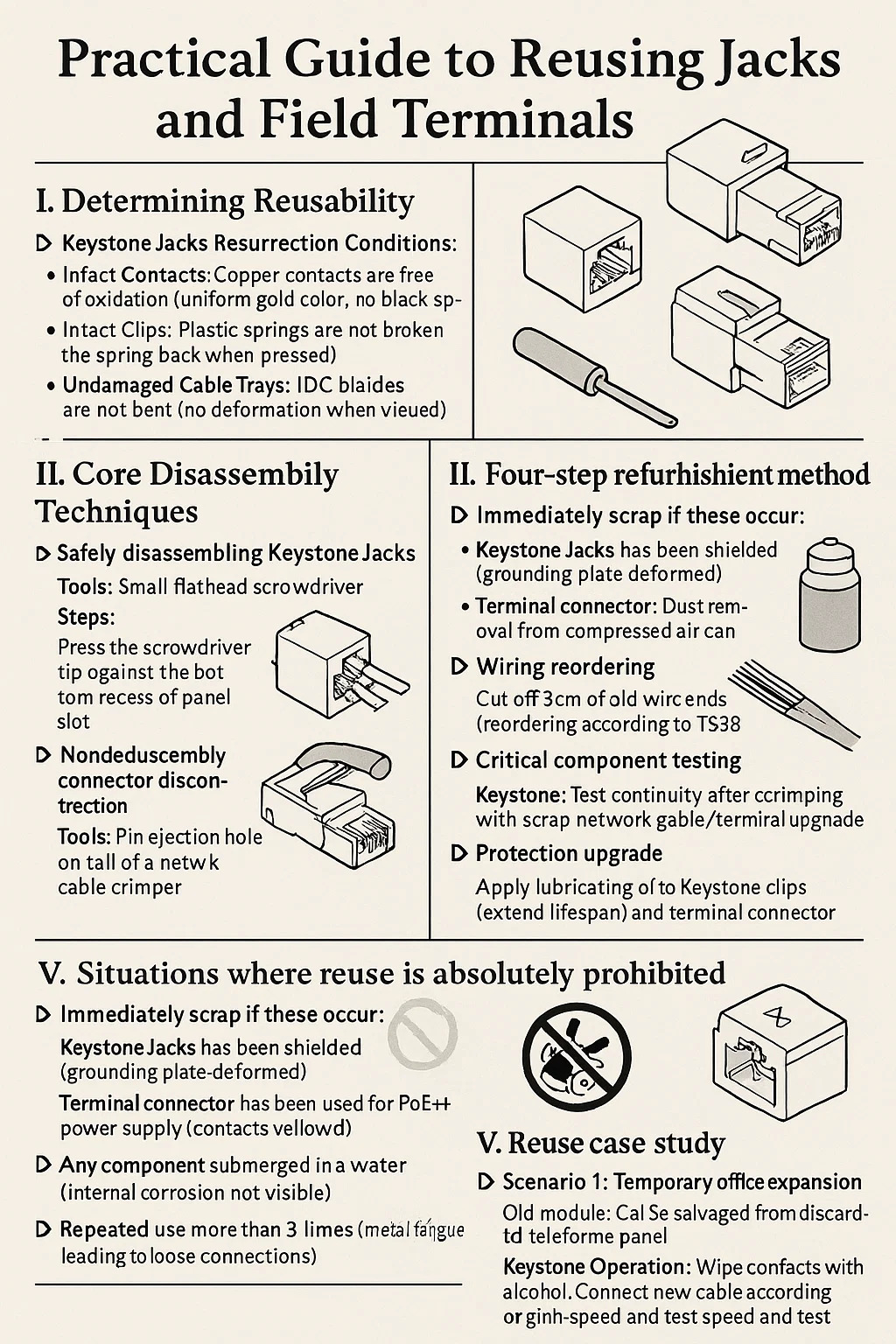

Praktisk guide til genbrug af Keystone-stik og Felttermineringsstik

I. Bestemmelse af genanvendelighed

▸ Keystone Jacks Opstandelsesbetingelser:

Intakte kontakter: Kobberkontakter er fri for oxidation (ensartet guldfarve, ingen sorte pletter)
Intakte klips: Plastfjedre er ikke i stykker (de springer tilbage, når de trykkes)
Ubeskadigede kabelbakker: IDC-blade er ikke bøjede (ingen deformation, når de ses mod lyset)

▸Terminal anvendelighed:

Ingen revner i stikskallen: Især ved bunden af låsen
Isoleringsplade på plads: Den gennemsigtige separator inde i RJ45-stikket er ikke afmonteret
Ingen slidt belægning: Kontaktpunkter reflekterer stadig lys

II. Teknikker til kernedemontering

▸Sikker adskillelse af Keystone-stik:

Værktøj: Lille flad skruetrækker
Trin:
Tryk skruetrækkerspidsen mod den nederste fordybning af panelåbningen.
Lirk forsigtigt, mens du samtidig skubber modulet ud med tommelfingeren.
Forsigtig: Træk ikke kraftigt i kablet!

▸Ikke-destruktiv forbindelsesfrakobling:

Værktøj: Pin udkast hul på halen af en netværkskabel crimper
Trin: Place the pin ejection hole on the front of the RJ45 connector with the crimper.
Drej, mens du trækker tilbage (bevar den oprindelige ledningsrækkefølge)

III. Fire-trins renoveringsmetode

▸Dyb rengøring:

Keystone-kontakter → Tør forsigtigt af med vandfri alkoholservietter.
Kontakt indvendigt → Fjernelse af støv fra trykluftbeholder

▸ Ombestilling af ledninger:

Klip 3 cm gamle trådender af (fjern de krøllede dele)
Genbestil i henhold til T568B (orange-hvid/orange/grøn-hvid/blå/blå-hvid/grøn/brun-hvid/brun)

▸ Test af kritiske komponenter:

Keystone: Test kontinuitet efter krympning med skrotnetværkskabel
Klemmestik: Krymp midlertidigt til en kort ledning til test

▸ Opgradering af beskyttelse:

Påfør smøreolie på Keystone-clips (forlæng levetiden)
Påfør isolerende silikonefedt på terminalstikkets stik/stikporte

IV. Situationer, hvor genbrug er absolut forbudt

▸ Skrot straks, hvis disse opstår:

Keystone Jacks er blevet afskærmet (jordingsplade deformeret)
Terminalstik er blevet brugt til PoE-strømforsyning (kontakter gulnede og forkullede)
Enhver komponent er blevet nedsænket i vand (indvendig korrosion er ikke synlig)
Gentagen brug mere end 3 gange (metaltræthed fører til løse forbindelser)

V. Genbrug casestudie

▸ Scenario 1: Midlertidig kontorudvidelse

Gammelt modul: Cat5e reddet fra et kasseret telefonpanel Keystone Operation: Tør kontakter med alkohol. Tilslut nyt kabel i henhold til den originale farvekode. Tilslut til kontakten og test hastigheden; hvis den opfylder kravene, er den klar til brug.

▸Scenario 2: Reparation af overvågningskamera

Gammelt stik: Afskær det vandtætte stik fra det defekte kamera.
Betjening: Fjern stifter, behold forbindelsesskallen. Sæt nyt kabel i det originale vandtætte stik. Krymp stikket og sæt det derefter tilbage i skallen.
