Hvordan reparerer man en fiberoptisk plaster -ledning?

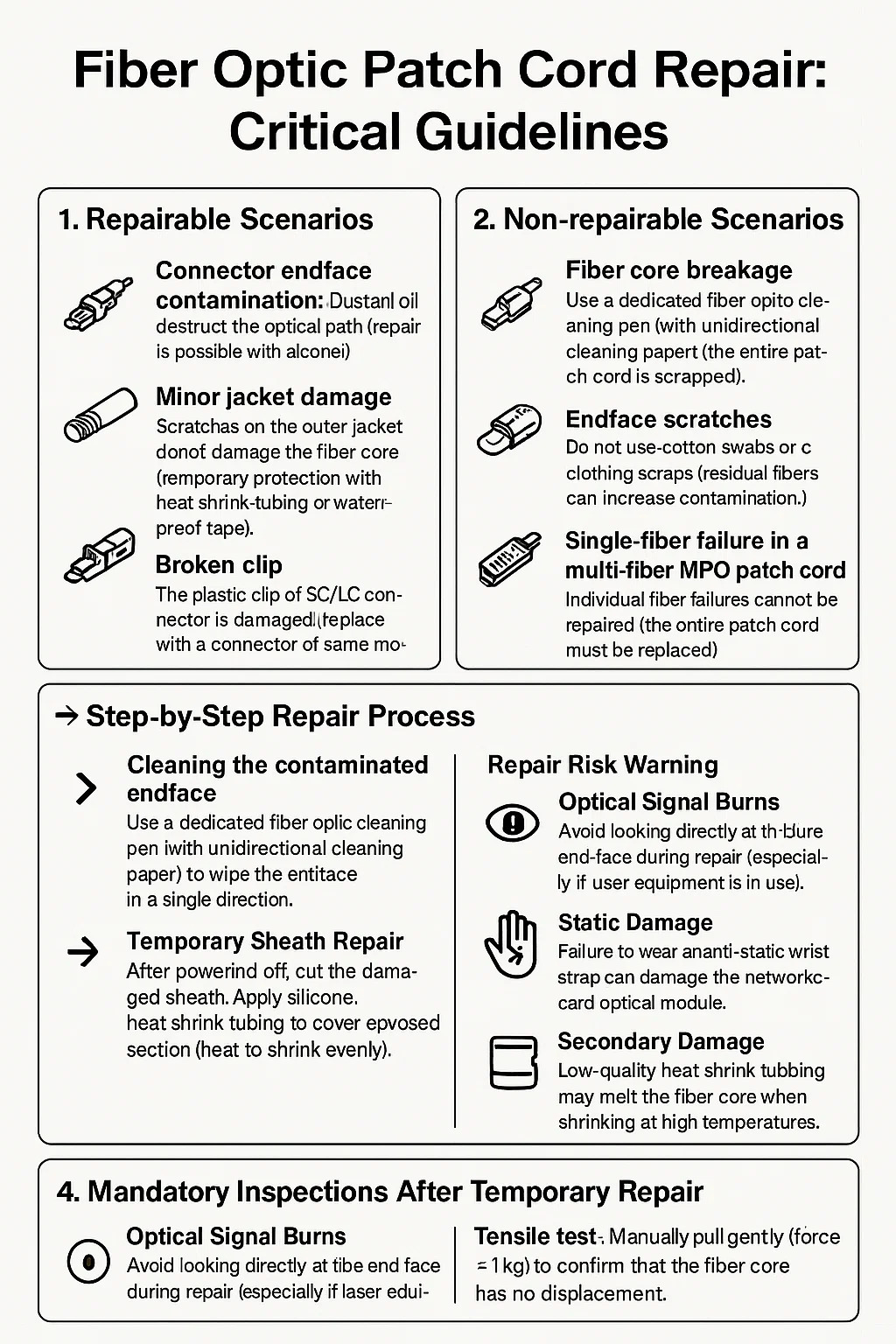

Fiberoptisk plasterkabel Reparation: Kritiske retningslinjer

1.. Reparationslige scenarier
Forbindelse af forbindelsen af ​​forbindelsen: Støv og olie forhindrer den optiske sti (reparation er mulig med alkohol og ikke-vævet stof).
Mindre jakkeskade: Ridser på den ydre jakke beskadiger ikke fiberkernen (midlertidig beskyttelse med varmekrympende rør eller vandtæt tape).
Ødelagt klip: Plastikklippet på SC/LC -stikket er beskadiget (udskift med et stik med den samme model).

2.. Ikke-reparerede scenarier
Fiberkernebrud: Overdreven bøjning eller klemme får glasfiberen til at bryde (hele patch -ledningen skrotes).
Endface -ridser: Ridser på den keramiske ferrule større end 0,2 um (permanent signalnedbrydning).
Enkeltfiberfejl i en multi-fiber MPO-patch-ledning: Individuelle fiberfejl kan ikke repareres (hele patch-ledningen skal udskiftes).

3. trin-for-trin reparationsproces
► Rengøring af den forurenede slutface
Brug en dedikeret fiberoptisk rengøringspen (med ensrettet rengøringspapir) til at tørre endface i en enkelt retning.
Brug ikke bomuldspinde eller tøjrester (restfibre kan øge forureningen).
Kontroller kontinuiteten med en rød laserpointer.
► Midlertidig reparation af kappe
Efter at have slukket, skal du skære den beskadigede kappe.
Påfør silikonevarmekrympeslanger for at dække det udsatte afsnit (varme til at krympe jævnt).
Armorede patchkabler skal forsegles med metallisk tape og epoxyharpiks.
► Connector -udskiftning
Afskær pigtailafsnittet fra det originale stik (lad mindst 30 cm overskydende).
Fiberstripping: Brug Miller -tang til at fjerne belægningen og rengør den blotte fiber med alkohol.
Indsæt det nye LC/SC -stik, og helbred fiberkernen med epoxyharpiks.
Polering af slutfladen med en slibemiddel (obligatorisk trin; manuel polering er upålidelig).

4. Reparationsrisikoadvarsel
Optiske signalforbrændinger: Undgå at se direkte på fiberenden under reparation (især hvis laserudstyr er i brug).
Statisk skade: Manglende bær en anti-statisk håndledsrem kan skade det optiske netværkskortoptiske modul.
Sekundær skade: Varmkrympende rør af lav kvalitet kan smelte fiberkernen, når de krymper ved høje temperaturer.

5. Obligatoriske inspektioner efter midlertidig reparation
Optisk effekttest: Dæmpningsværdien skal være <0,5 dB højere end den oprindelige producents standard. Trækprøve: Træk manuelt forsigtigt (kraft ≤ 1 kg) for at bekræfte, at fiberkernen ikke har nogen forskydning.
Bøjetest: Pakk omkring en cylinder med 4 cm diameter tre gange, optisk effekt svingning <0,2db.
